Chapadlo CH 51: přesná manipulace se svitky bandáže bez ručního přidržování

Svitky bandáže vypadají jako jednoduché břemeno. Problém nastane ve chvíli, kdy je potřeba jeden z nich přesně navést na trn navíjecího zařízení nebo bezpečně naložit ze země bez toho, aby se svitek vychýlil, zasekl nebo poškodil. Právě pro tuto situaci vzniklo pneumatické chapadlo CH 51 od TRIOM — zařízení navržené výhradně pro manipulaci se svitky bandáže, montované přímo na teleskopický manipulátor.

Miskové podpěry místo čelistí: proč na tom záleží

CH 51 neuchopuje svitek čelistmi ani úvazkem. Pracuje na principu dvou miskových podpěr — spodní a horní. Svitek leží v dolní misce a horní upínací miska jej shora bezpečně sevře. Kontakt s materiálem je plošný a rovnoměrný.

To má dva praktické důsledky:

• Žádné bodové zatížení. Bandáž se nedeformuje, povrch materiálu zůstane neporušený.
• Svitek nemůže nechtěně změnit polohu. Jakmile je upnut, drží ho geometrie misek — nezávisí na třecí síle ani na napětí úvazku.

Šířka svitku se může lišit. Miskové podpěry jsou navrženy tak, aby tuto variabilitu zvládly bez nutnosti přestavby nebo výměny nástrojů.

Jak CH 51 funguje v praxi: dvě klíčové situace

1. Nakládání svitku ze země

Chapadlo se spustí tak, aby se spodní rameno s miskou opřelo o podlahu. Horní upínací rameno je v horní poloze — svitek lze volně vložit do spodní misky. Po stisku tlačítka UPNOUT horní miska svitek sevře.

Správné upnutí potvrdí zelená kontrolka na ovládacím panelu. Teprve po jejím rozsvícení obsluha pokračuje v manipulaci. Tím je vyloučeno, aby se se svitkem začalo pracovat dříve, než je skutečně zajištěn.

2. Odebírání a zakládání na navíjecí nebo odvíjecí zařízení

Právě tady se nejzřetelněji projeví rozdíl oproti improvizovaným prostředkům. Svitek je potřeba nejen zvednout, ale přesně navést na trn a kontrolovaně dosadit — bez ručního nadzvedávání, bez korekce polohy za pohybu.

Postup při odebírání z odvíjecího zařízení:

1. Najet s chapadlem ke svitku s horním ramenem v horní poloze.
2. Zajistit mezeru pro zasunutí misky mezi svitkem a dorazovým kruhovým plechem zařízení.
3. Najet tak, aby svitek dosedl do spodní misky, a teprve poté stisknout UPNOUT.
4. Po kontrole zelené kontrolky zahájit manipulaci.

Při vykládání na trn zařízení obsluha opatrně najede na trn, stiskne ODEPNOUT pro uvolnění horní misky a mírným pohybem dolů uvolní svitek i ze spodní misky.

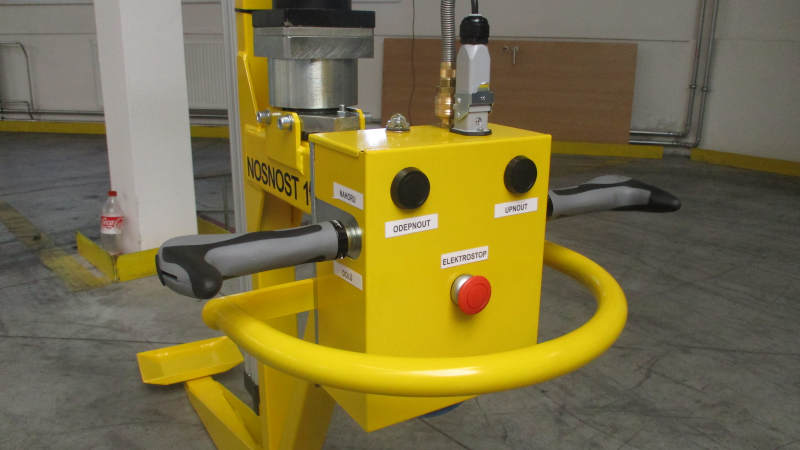

Ovládání navržené pro provoz, ne pro katalog

Pohyb ve svislé ose zajišťují otočná řídítka se dvěma kroky — pomalým pro přesné navádění a rychlým pro delší přesuny. Přemístění v prostoru probíhá tahem nebo tlakem za madlo manipulátoru.

Na čelním panelu jsou pouze dvě tlačítka upínání (UPNOUT / ODEPNOUT) a tlačítko ELEKTRO STOP. Obsluha nepotřebuje zaškolení na složité menu — postup je pochopitelný při první práci se zařízením.

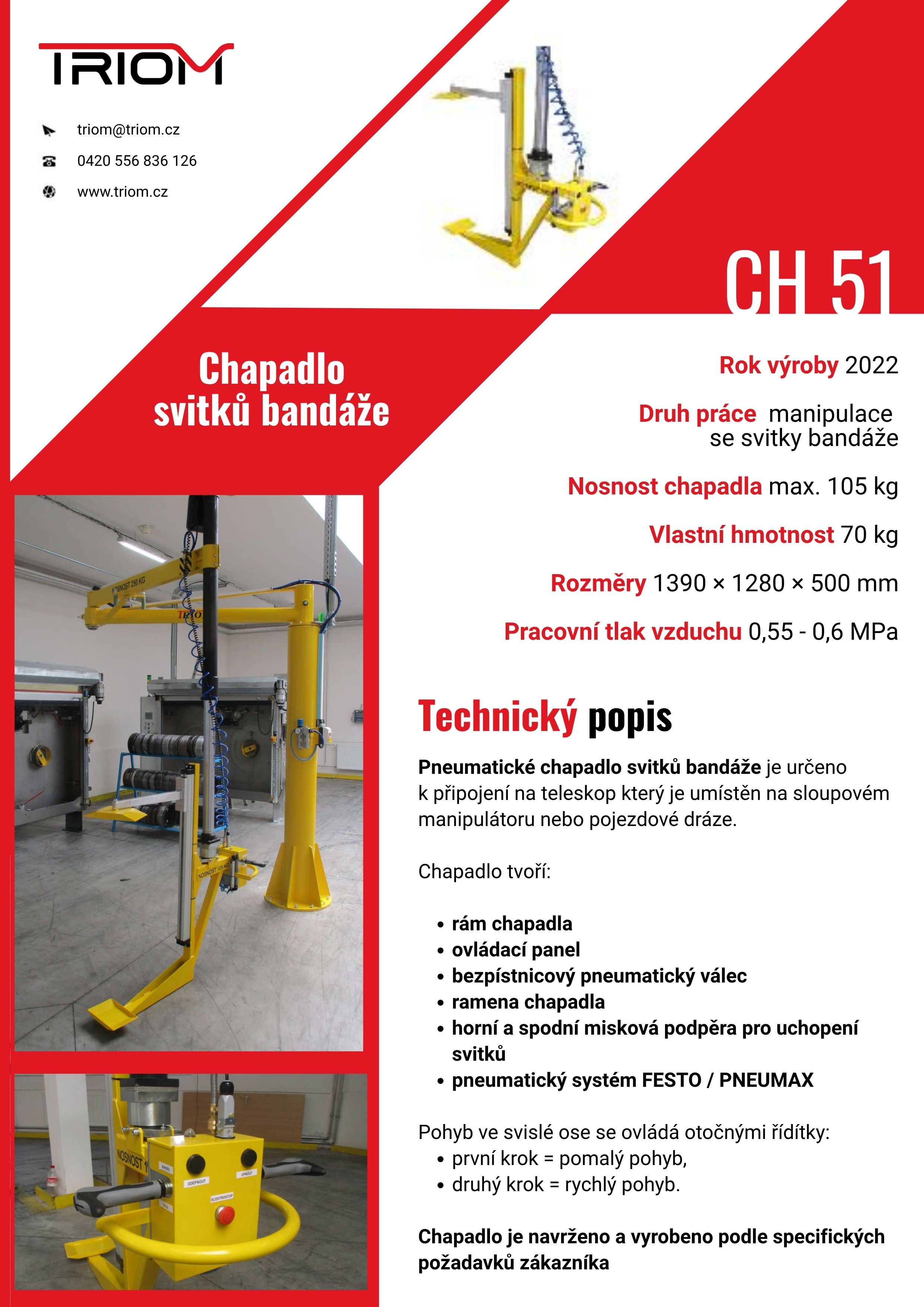

Technické parametry chapadla CH 51

Bezpečnostní logika: méně ručního kontaktu, jasná zpětná vazba

CH 51 přistupuje k bezpečnosti systémově, ne jako k seznamu funkcí. Tři konkrétní opatření pracují dohromady:

• Kontrolka upnutí (zelený indikátor). Obsluha má vizuální potvrzení správného sevření svitku ještě před tím, než se s ním začne pohybovat.
• Minimalizace ručního kontaktu s břemenem. Obsluha svitek nepřidržuje, nepodsouvá ani ručně nevyrovnává — snižuje se riziko přiskřípnutí nebo přetížení pohybového aparátu.
• Tlačítko ELEKTRO STOP. Okamžitě zastaví elektrickou část zařízení. Slouží pro nestandardní situace a dává obsluze plnou kontrolu kdykoli během manipulace.

Zvláštní riziko při rutinní práci představuje zvyk. Čím více se manipulace opakuje, tím větší je tendence přeskočit kontrolní kroky. CH 51 je navrženo tak, aby správný postup byl zároveň nejrychlejším postupem - obsluha nemá důvod improvizovat.

Pro jaký provoz je CH 51 vhodné

Chapadlo CH 51 je určeno pro provozy, kde se se svitky bandáže manipuluje opakovaně a kde je klíčová přesnost zakládání na navíjecí nebo odvíjecí zařízení. Typicky jde o:

• výrobu, kde se svitky bandáže zpracovávají v navazujících stanicích,
• pracoviště s omezeným prostorem, kde je ruční navádění fyzicky náročné nebo rizikové,
• provozy s více pracovníky v rotaci, kde se nelze spoléhat na zkušenosti jednoho člověka.

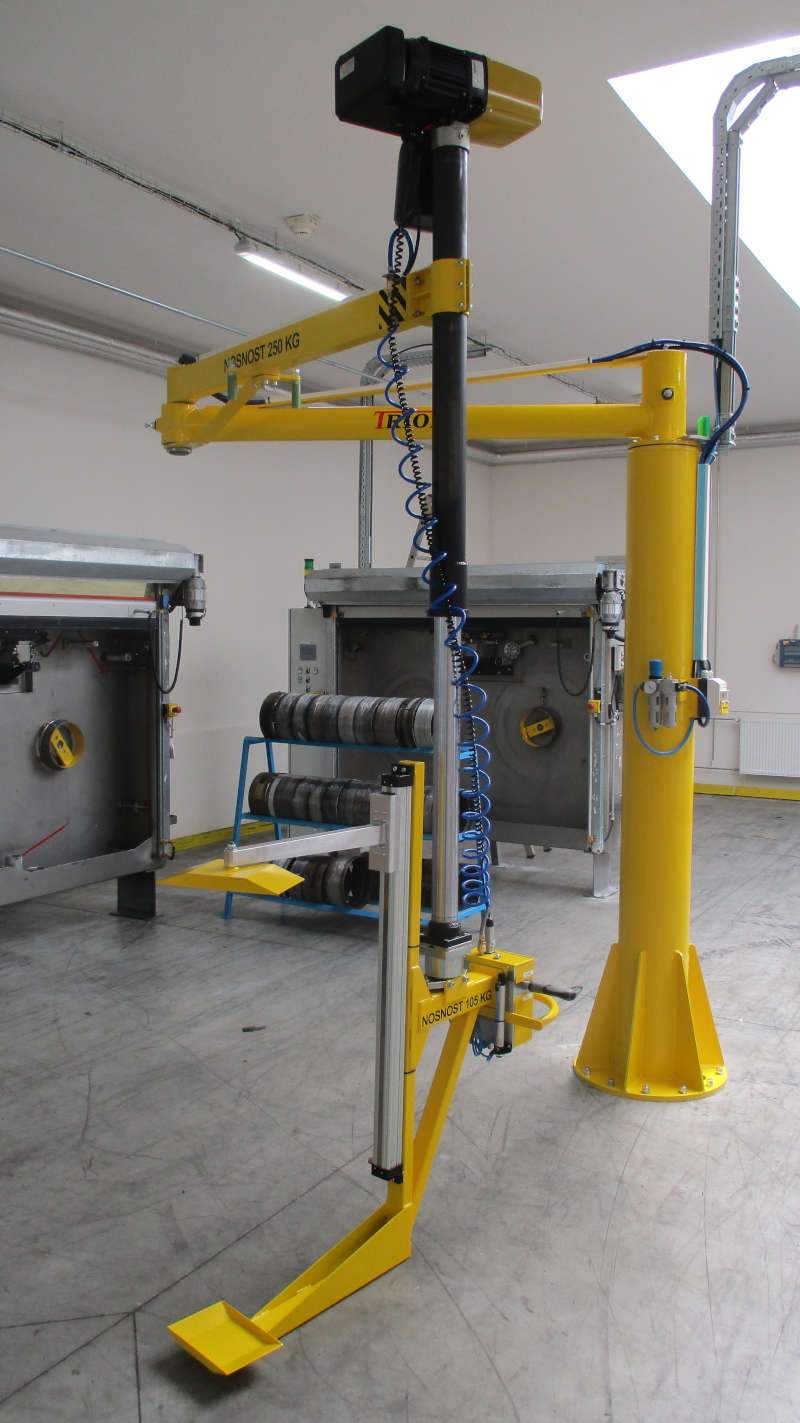

CH 51 se montuje na manipulátor s teleskopem. Integrace do stávajícího pracoviště je přímočará.

Má smysl řešit manipulaci se svitky specializovaným chapadlem?

Pokud se manipulace opakuje desítkykrát týdně a zahrnuje přesné zakládání na trny zařízení, pak ano. Každá ušetřená minuta na cyklus se při takovém objemu promítá do měřitelných časových úspor. Zároveň se snižuje fyzická zátěž obsluhy a odpadají prostoje způsobené korekcemi polohy.
