Uchopovací hlavice pro manipulátory: Kompletní průvodce

Uchopovací hlavice představuje důležitou součást průmyslového manipulátoru. Jedná se o koncový prvek, který přichází do přímého kontaktu s manipulovaným předmětem a zajišťuje tak jeho bezpečné uchopení, přepravu a uvolnění. Správně zvolená uchopovací hlavice je tak základem úspěšného a efektivního využití manipulátoru.

Klíčové faktory při výběru uchopovací hlavice

Výběr optimální uchopovací hlavice začíná důkladnou analýzou požadavků vaší aplikace. Mezi hlavní parametry, které je třeba zvážit, patří:

• Fyzikální vlastnosti manipulovaného předmětu (rozměry, hmotnost, materiál)
• Podmínky prostředí (teplota, vlhkost, přítomnost nečistot nebo chemikálií)
• Požadovaná přesnost a rychlost manipulace
• Frekvence používání a očekávaná životnost

• Specifické požadavky na bezpečnost a hygienu



Přehled základních typů uchopovacích hlavic

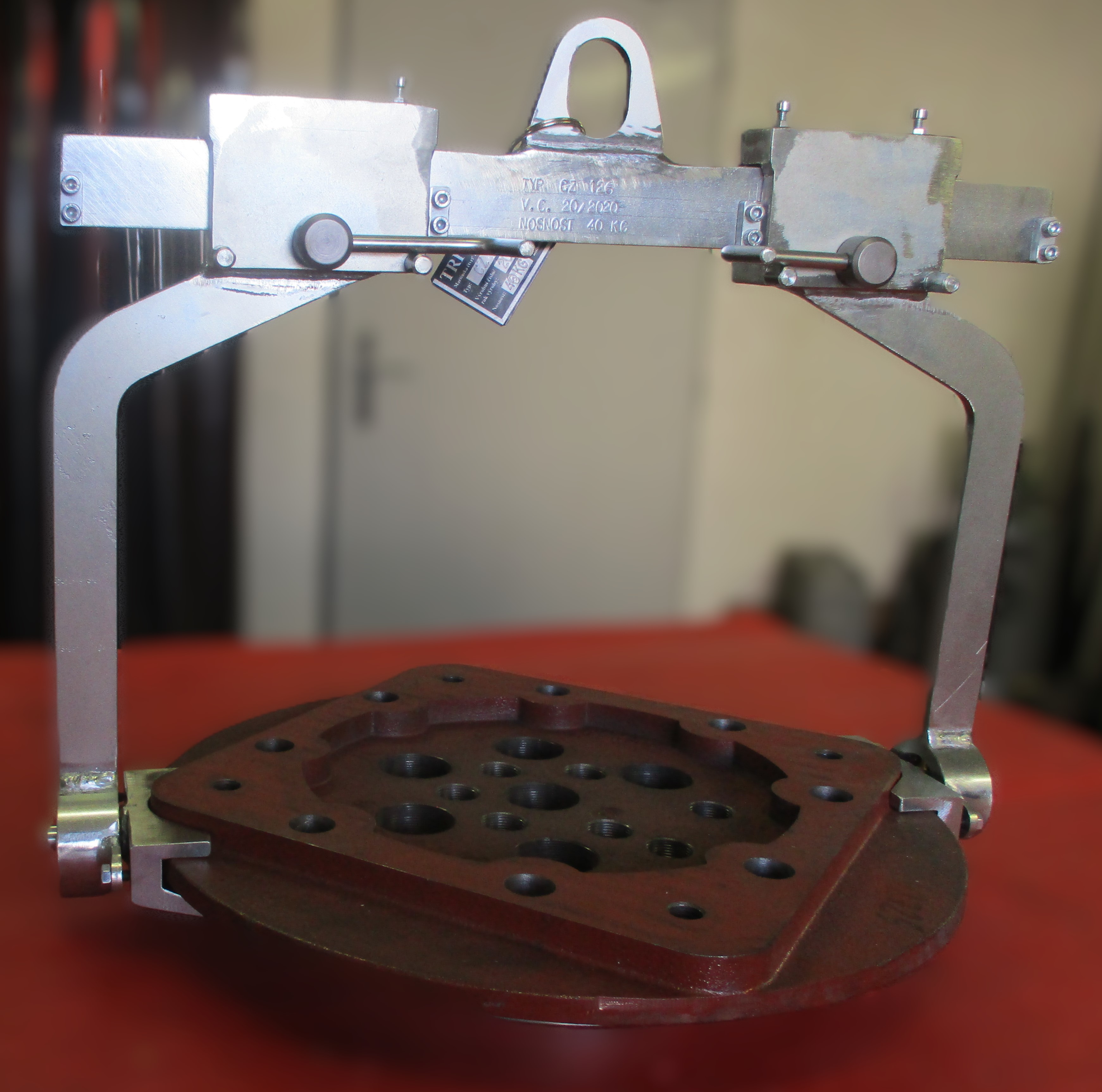

Mechanické kleštiny

Představují tradiční a osvědčené řešení pro širokou škálu aplikací. Vynikají svojí robustností a spolehlivostí. Nabízejí se v různých provedeních:

• Dvouprsté pro standardní uchopování
• Tříprsté pro přesnější centrování objektů
• Specializované čelisti pro specifické tvary a materiály

Mechanicko-pneumatické kleštiny

Jedná se o kleštiny, jež využívají klasického mechanického principu k uchopování a navíc obsahují pneumatické prvky k doplnění funkčnosti. Na obrázku níže konkrétně pneumatický prvek umožňuje uvolnění břemena na konci manipulace.

Pneumatická chapadla

Jedná se o chapadla, která využívají pneumatického systému k uchopení břemene. Na obrázcích níže můžete vidět ukázky nejrůznějších řešení pneumatických hlavic.

Přísavné vakuové rámy

Ideální volba pro manipulaci s plochými a hladkými předměty. Jejich hlavní přednosti zahrnují:

• Nižší energetická náročnost při správné konfiguraci
• Šetrné zacházení s materiálem bez rizika poškození
• Možnost současného uchopení více předmětů

• Vysoká flexibilita díky různým typům přísavek



Magnetické hlavice

Specializované řešení pro manipulaci s feromagnetickými materiály nabízející:

• Okamžité uchopení a uvolnění
• Vysokou nosnost při kompaktních rozměrech
• Bezúdržbový provoz

• Možnost manipulace s horkými materiály (bohužel výrazně snižuje životnost magnetu)



Speciální a kombinované hlavice

Pro náročné aplikace existují pokročilá řešení zahrnující:

• Senzorické systémy pro kontrolu uchopení
• Kombinaci různých principů uchopování

• Adaptivní systémy přizpůsobující se tvaru objektu



Systémy pohonu a řízení

Pneumatické systémy

• Nutnost zajištění kvalitního stlačeného vzduchu
• Příznivý poměr cena/výkon
• Jednoduchá implementace

Elektrické systémy

• Přesné řízení síly a polohy
• Snadná integrace do řídicích systémů
• Vyšší pořizovací náklady

Materiálové provedení a konstrukce

Volba materiálu uchopovací hlavice zásadně ovlivňuje její provozní vlastnosti:

• Hliníkové slitiny nabízejí optimální poměr hmotnosti a pevnosti
• Ocelové konstrukce vynikají v náročných průmyslových podmínkách

• Nerezové provedení je standardem pro potravinářský a farmaceutický průmysl



Závěr

Správná volba uchopovací hlavice je důležitá. Důkladná analýza požadavků, znalost dostupných technologií a spolupráce s odborníky vám pomohou najít optimální řešení pro vaši aplikaci.
