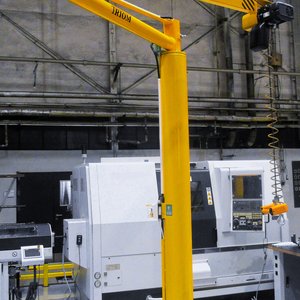

Dvoukloubové sloupové manipulátory

Katalogový list:

TRIOM katalog kloubových manipulátorů 2RM.pdf

Dvoukloubové sloupové manipulátory

Dvoukloubové sloupové manipulátory jsou ideální pro manipulaci s břemeny v omezených prostorách, kde je potřeba přesouvání v horizontální rovině. Nabízejí výhodu malých setrvačných sil a schopnosti dosáhnout za roh, což zajišťuje maximální využití zdvihu v nízkých prostorech. Díky své konstrukci jsou tyto dílenské jeřáby vhodné všude tam, kde je vyžadována vysoká přesnost a flexibilita.

Využití:

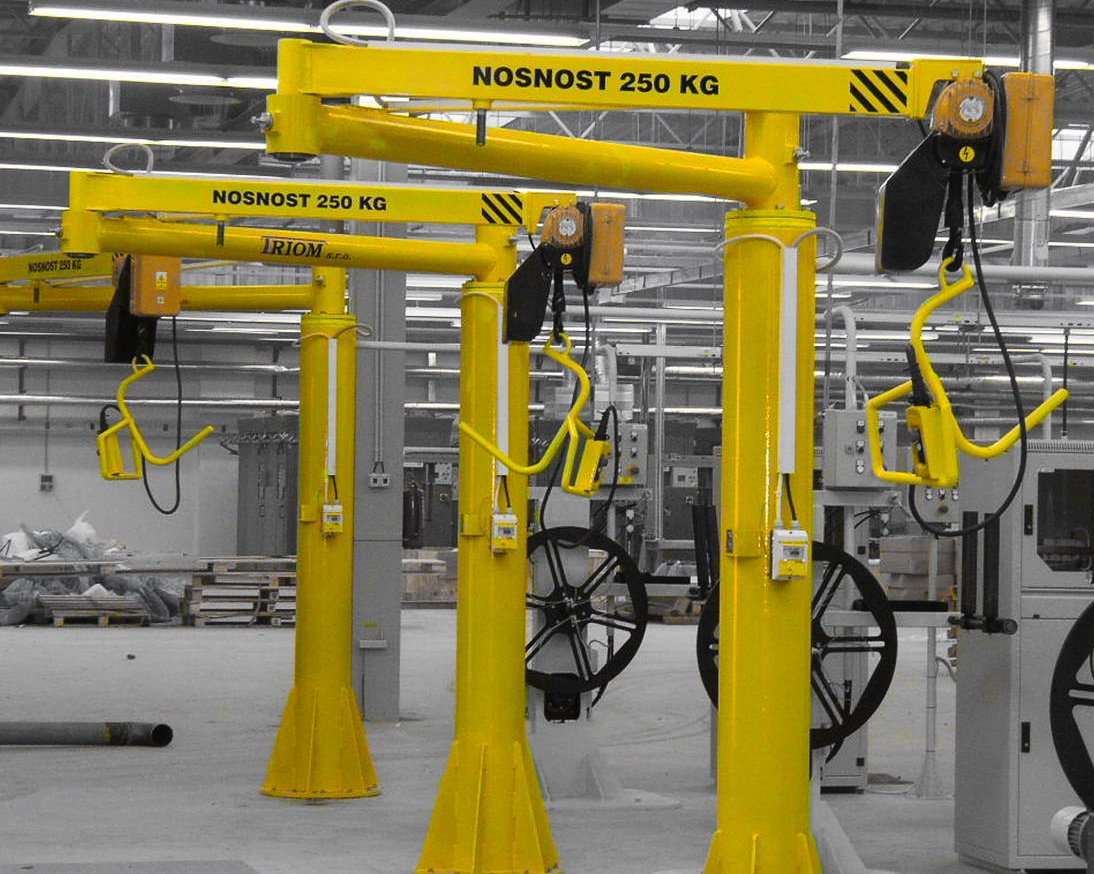

Manipulace s břemeny venku a uvnitř výrobních a skladových hal pomocí zavěšeného kladkostroje a účelových závěsů.
Výhody je malá setrvačná síla při přesouvání v horizontální rovině se snadnou manipulací ve stísněných prostorách, dosáhne za roh a má maximální využití zdvihu v prostorách s malou světlou výškou.

Technický popis základního provedení:

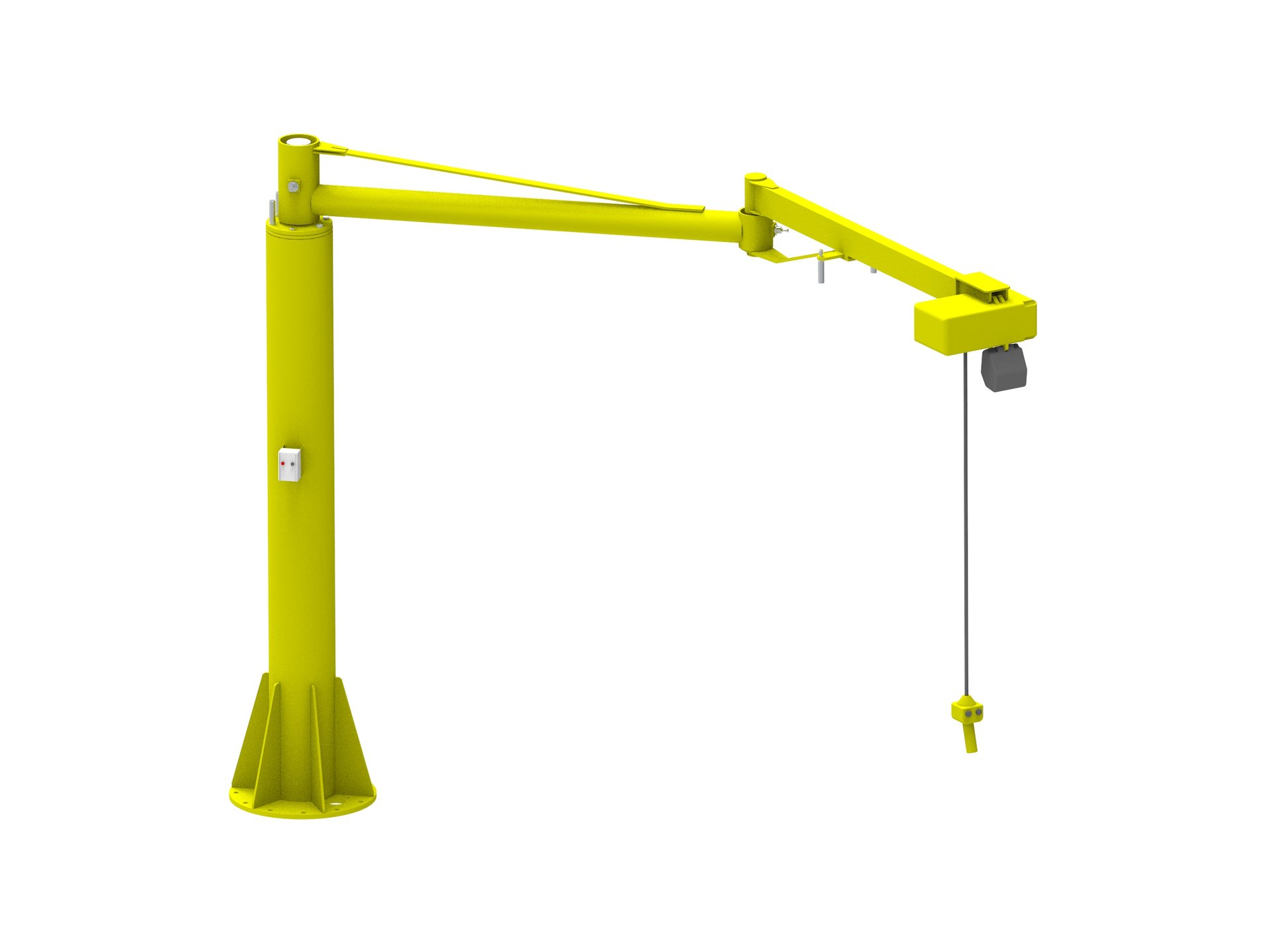

První otočné rameno kruhového průřezu je uloženo na hřídeli na kuličkových ložiskách a k sloupu manipulátoru je připevněno pomocí šroubů na výkyvném loži, které slouží pro vyvážení  osy ramene tak, aby nedocházelo k samovolnému otáčení ramene. Druhé rameno je obdélníkového průřezu a je k prvnímu uloženo shora, nebo zespodu. Na konci druhého ramene je zavěšen kladkostroj. Obě ramena manipulátoru jsou vybavena třecí brzdou.
K zamezení protočení ramene o 360 stupňů nebo k vymezení pracovního prostoru slouží dorazy. Dosah ramen je maximálně 4500 mm.
Manipulátor lze umístit na sloup, stěnu nebo na stropní konstrukci haly.

Základní technické parametry:

Vybavení:

E - Elektro-příslušenství 400 V s vypínačem a kabeláží
   - Kladkostroj GIS nebo Demag
R - Bez elektrického vybavení např. ruční ovládání kladkostroje
P - Pneu-příslušenství s uzavíracím ventilem a úpravnou jednotkou stlačeného vzduchu
