Manipulátory na pojezdové dráze

Manipulátory na pojezdové dráze

Manipulátory na pojezdové dráze jsou typ manipulátorů, které se pohybují po podélné dráze s příčným mostem, obvykle nad výrobní linkou nebo v dílně. Nejběžnějším typem je podvěsný manipulátor, který pojíždí po pojezdové dráze a je vybaven pojezdovým mechanismem v horní části. Tyto manipulátory se používají pro přesnou a efektivní manipulaci s břemeny.

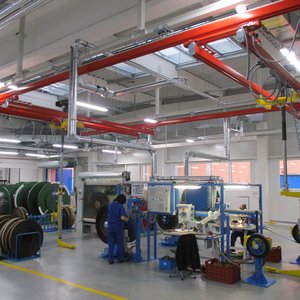

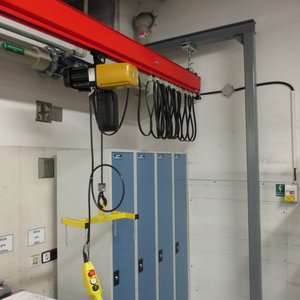

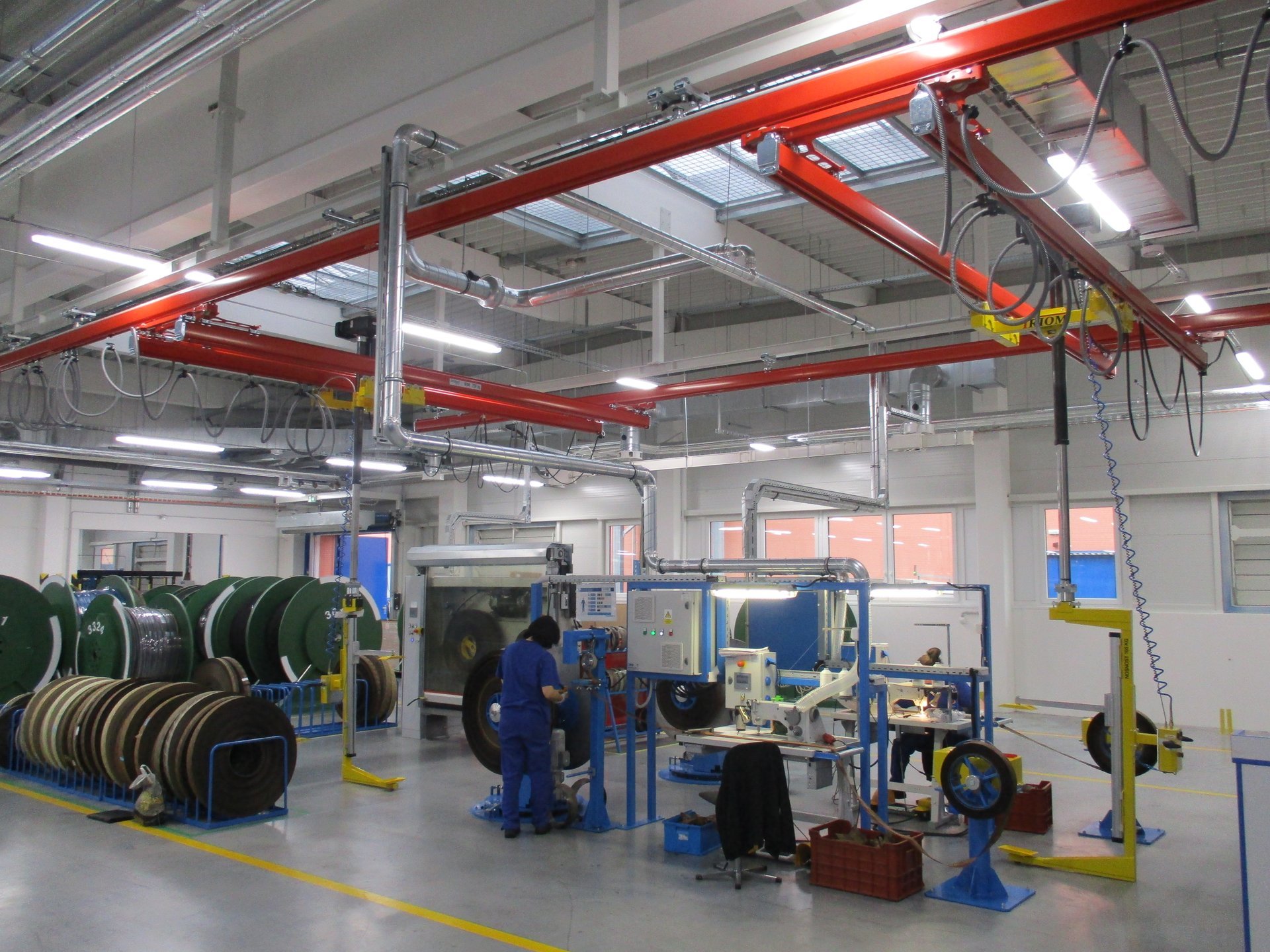

1)Dvounosníková dráha s jedním mostem

• podélná dráha
• příčný most
• kladkostroj ruční/el. pojezd
• na kladkostroji zavěšeno chapadlo

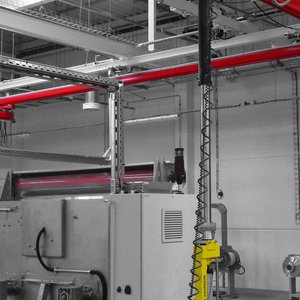

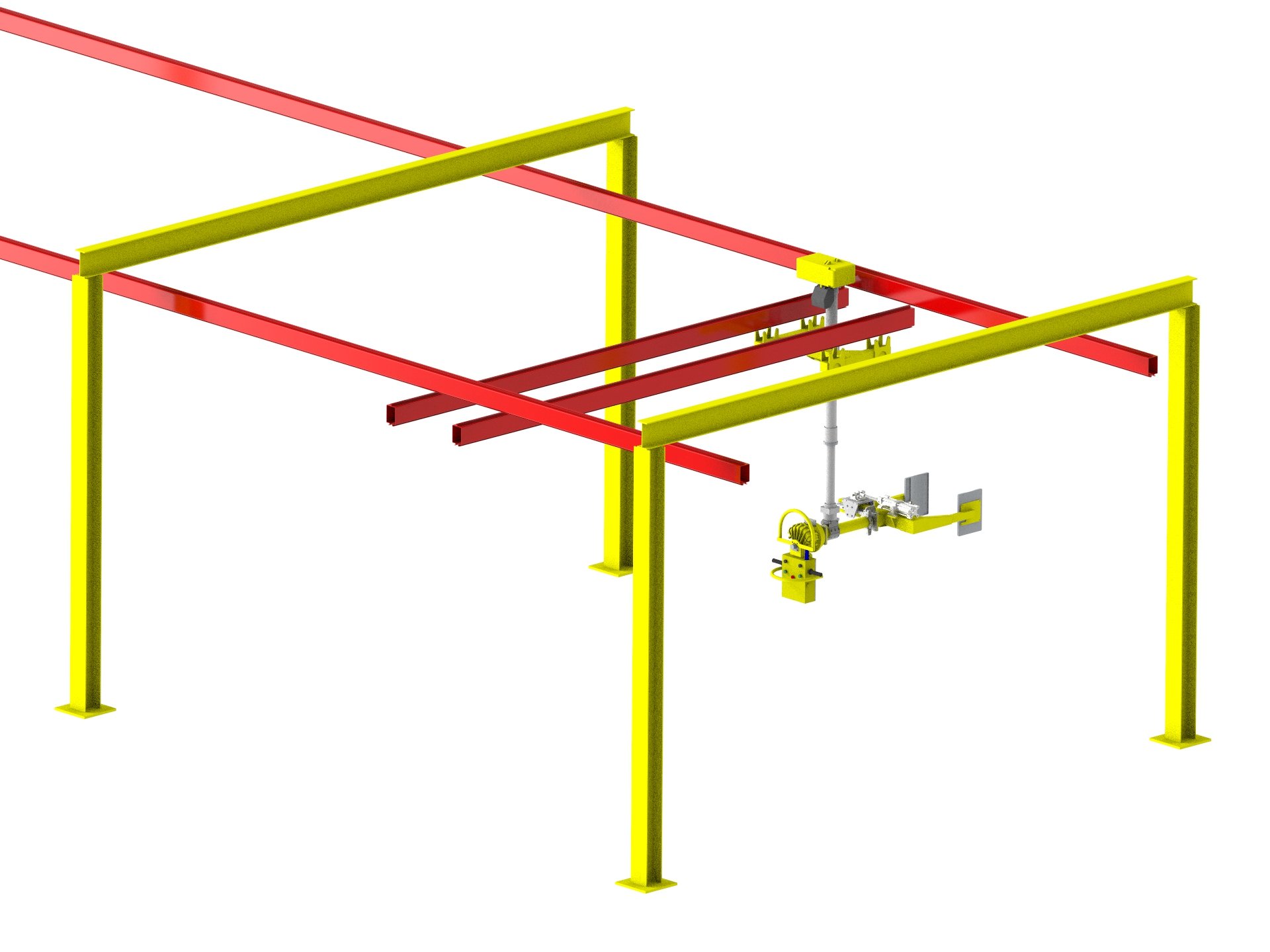

2)Dvounosníková dráha s dvojitým mostem

• podélná dráha
• dvojitý příčný most
• pojezdový vozík

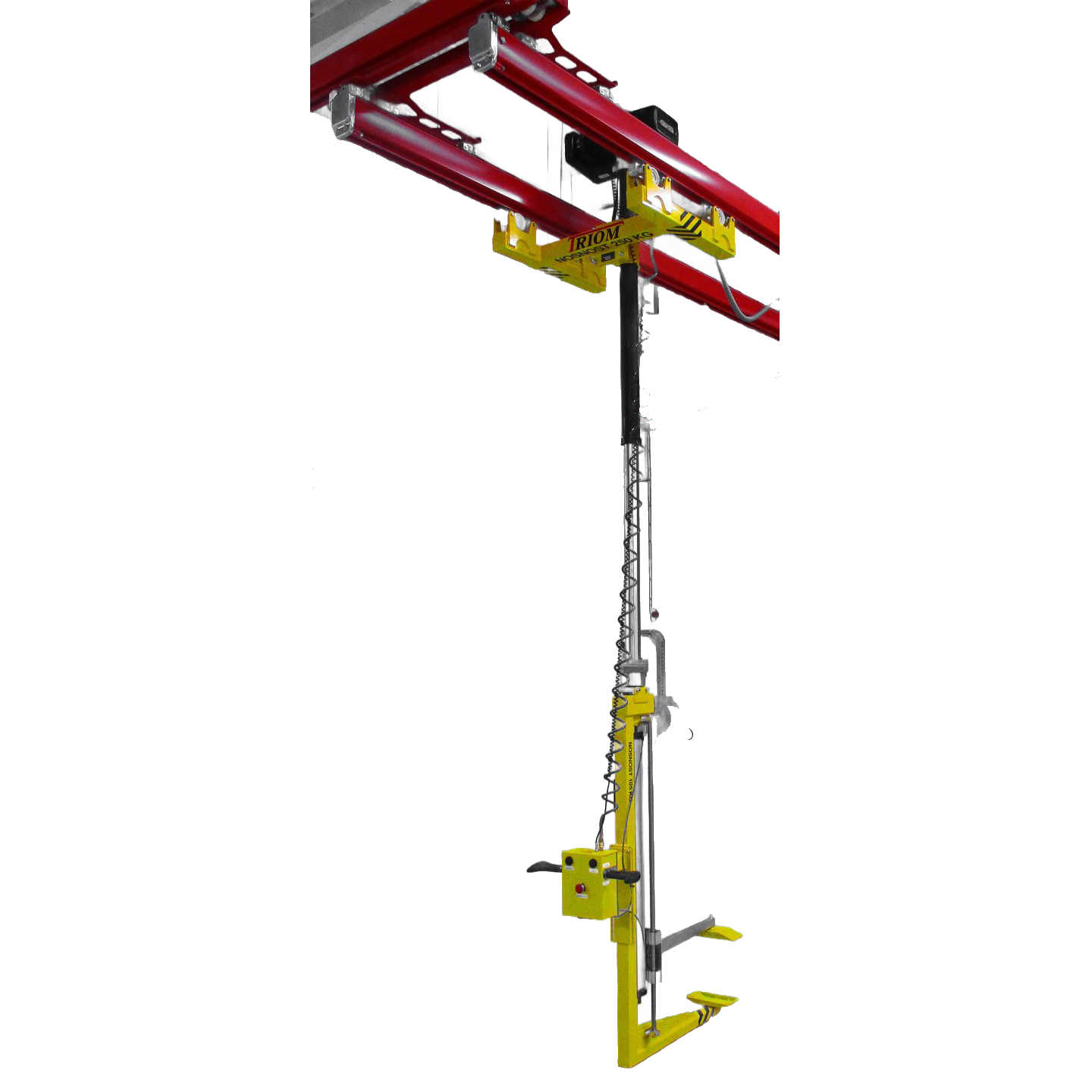

• teleskopický manipulátor
• chapadlo

Využití:

Manipulace s břemeny uvnitř výrobních a skladových hal pomocí kladkostroje s ručním postrkem nebo elektrickým pojezdem.

Technický popis základního provedení:

• Pojezdová dráha: Trvale instalovaná dráha, po které se pohybuje manipulátor.
• Manipulátor: Pohyblivá část, která se pohybuje po pojezdové dráze.
• Zdvihová jednotka: Umožňuje zvedání a spouštění břemene.
• Nosič/chapadlo/upínač: Umožňuje uchopení a manipulaci s břemenem.
• Ovládací systém: Umožňuje řízení pohybu manipulátoru a zdvihové jednotky.
• Bezpečnostní prvky: Ochranné prvky, jako jsou pojistky, koncové spínače, limitátory zdvihu, které zajišťují bezpečný provoz.
• Konstrukční materiály: Obvykle se používají ocelové profily, trubky, hliníkové profily nebo jiné vhodné materiály pro výrobu konstrukčních částí.

Základní technické parametry:

Vybavení:

E - Elektro-příslušenství 400 V s vypínačem a kabeláží
  - Kladkostroj GIS nebo Demag, oba s postrkem nebo s elektrickým
    pojezdem se dvěma rychlostmi zdvihu
R - Bez elektrického vybavení např. ruční ovládání kladkostroje
P - Pneu-příslušenství s uzavíracím ventilem a úpravnou jednotkou stlačeného vzduchu.
