Bezpečná manipulace se svitky hadic pomocí chapadla CH 47

Chapadlo CH 47 zajišťuje stabilní uchopení svitků hadic z vnějšího průměru pomocí pneumatických čelistí. Umožňuje bezpečnou, rychlou a opakovatelnou manipulaci bez rizika poškození hadice nebo ohrožení obsluhy.

Manipulace se svitky hadic je náročná kvůli jejich hmotnosti, pružnosti a absenci pevného bodu pro uchopení. Při použití běžných úvazků hrozí deformace hadice, nestabilita během zdvihu nebo riziko úrazu obsluhy. Svitky hadic jsou obvykle objemné, pružné a při nesprávném uchopení mají sklon k neřízenému pohybu, rotaci nebo sesmeknutí z úvazku.

Z pohledu BOZP je největším problémem fáze uchytávání, stabilizace a ukládání břemene. Tam vzniká většina nebezpečných situací – ať už to jsou sevřené prsty, spadnutí břemene, nebo zbytečné prostoje.

Řešením je samozřejmě využití specializovaného uchopovacího zařízení, které konstruujeme přímo na míru a podle typu břemene. Chapadlo svitku hadice CH 47 umožňuje stabilní uchopení svitku pomocí pneumaticky ovládaných čelistí. Celý proces manipulace je tak značně zprofesionalizován. Improvizované uchycování a manipulace se mění v postup, který lze snadno opakovat.

Problémy při manipulaci se svitky hadic

Svitky hadic patří mezi tzv. „nepohodlná břemena“. Jsou specifická tím, že kombinují vysokou hmotnost, velký průměr a zároveň pružný charakter břemene.

Důsledkem jsou typické komplikace:

• svitek nemá jednoznačný bod pro bezpečné uchycení,
• při použití úvazků dochází k nežádoucímu stlačení a deformaci hadice,
• při zdvihu může svitek měnit polohu nebo se uvolnit,
• obsluha často musí břemeno ručně přidržovat a navádět, čímž se vystavuje nebezpečí úrazu.

Bohužel to často v praxi vypadá tak, že svitek se zachytí úvazkem nebo řetězem, „nějak“ se upevní a obsluha následně jistí stabilitu při manipulaci ručně. Dostává se tak do přímého kontaktu s břemenem ve chvíli, kdy se břemeno může pohnout a způsobit úraz.

V moderních provozech se proto upouští od vázání svitku a přechází se k manipulaci nástrojem, který je pro konkrétní úkon určen.

Princip uchopení svitku z vnějšího průměru čelistmi

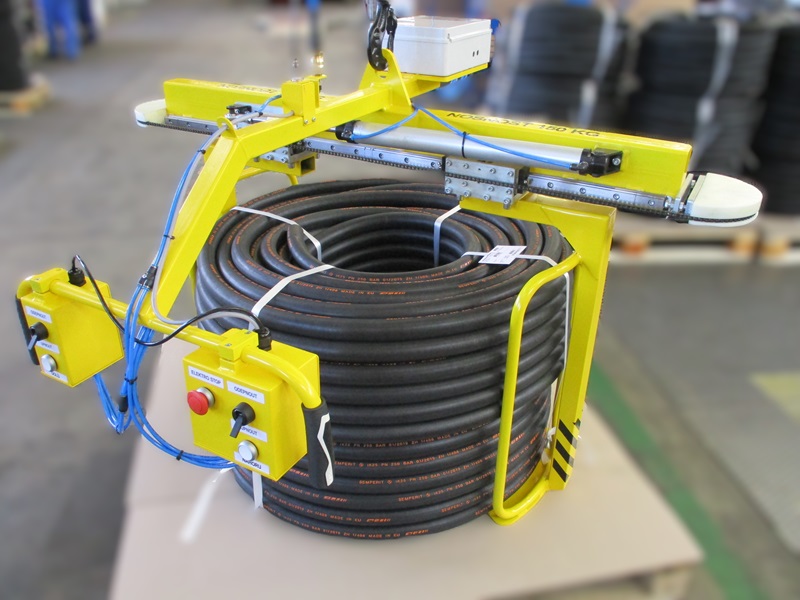

Chapadlo CH 47 je speciálně navrženo pro manipulaci nerozbalených svitků hadic. Pracuje na principu sevření svitku pomocí čelistí, ovládaných pneumatickými válci. Svitek je poté upnut přesně definovanou silou a břemeno je během zdvihu velmi stabilní. Chapadlo, které pracuje s vnějším uchopením svitku, je praktické zejména v situacích, kdy není možné nebo vhodné uchopovat svitek zevnitř (například kvůli nevhodnému vnitřnímu otvoru, deformaci, nebo technologii balení).

Samotné chapadlo je konstruováno jako odnímatelný prvek určený k zavěšení na hák kladkostroje. Po připojení přívodu stlačeného vzduchu již lze chapadlo ovládat přímo z jeho řídítek a bezpečně manipulovat i v omezených prostorech vašeho skladu nebo výrobní haly. Chapadlo zajišťuje stabilní a pevné uchopení a obsluha již neřeší, jak svitek upevnit aby „dobře držel“.

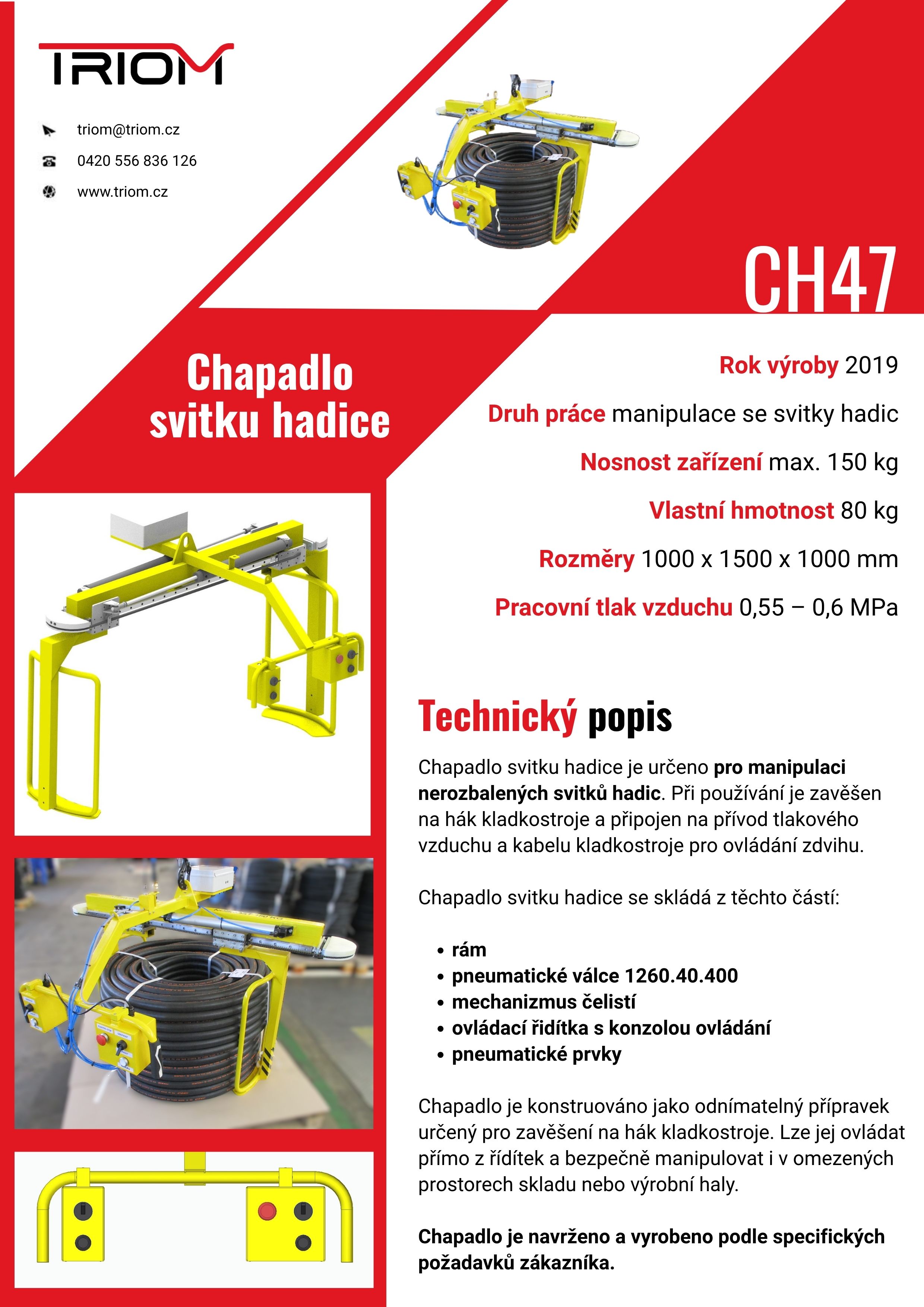

Základní technické parametry chapadla svitku hadic CH 47

CH 47 je robustní chapadlo určené pro kontinuální používání ve výrobních procesech. Dokáže odolávat opakovanému používání, dynamickému zatěžování a provozním podmínkám, typickým pro výrobu a logistiku.

Technické údaje

• Typ: CH 47
• Nosnost: 150 kg
• Vlastní hmotnost: 70 kg
• Rozměry: 1000 × 1500 × 1000 mm

Dvouruční ovládání pro zvýšení bezpečnosti

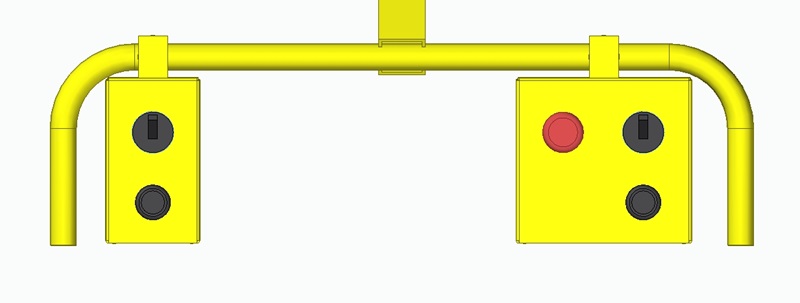

Důležitým prvkem chapadla CH 47 je dvouruční ovládání upnutí a odepnutí břemene. Obsluha musí pro aktivaci sevření čelistí přepnout současně dvě ovládací páčky (na každé straně jedna).

Tento princip má zásadní význam:

• minimalizuje riziko nechtěného sepnutí,
• nutí obsluhu držet ruce mimo prostor čelistí,
• zvyšuje tak celkovou bezpečnost při manipulaci.

Přínosy chapadla svitku hadic

Mezi hlavní přínosy patří:

• vyšší bezpečnost práce díky stabilnímu uchopení,
• omezení ruční manipulace se svitkem,
• rychlejší a přesnější polohování břemene,
• snížení rizika poškození hadic při manipulaci,
• opakovatelnost procesu,
• snazší zaškolení nové obsluhy,
• lepší kontrola nad břemenem i při vyšším počtu cyklů.

Samostatné chapadlo lze zavěsit na běžný zdvihací prostředek nebo manipulátor. Není proto nutno provádět žádné složité stavební zásahy ve výrobní hale. Díky využití speciálního chapadla se manipulace se svitky stane standardizovanou a bezpečnou součástí výrobního procesu, nikoliv improvizovanou operací závislou na zručnosti obsluhy.

Kde se chapadlo svitku hadic CH 47 uplatní?

CH 47 je vhodný zejména pro provozy, kde se svitky hadic pravidelně přemísťují mezi skladem, výrobou a expedicí. Typicky jde o prostředí, kde se pracuje s kladkostrojem nebo jeřábovou technikou a kde je tlak na rychlost manipulace, ale současně je nutné dodržet bezpečnostní standardy. Chapadlo svitku hadic lze využít např. ve výrobních halách, navíjecích a odvíjecích stanicích, logistických centrech a přípravnách materiálu k expedici.

V TRIOMu jsme vyvinuli dvě typově odlišné logiky uchopení - vnitřní rozpínání (CH29 / CH35) a sevření čelistmi z vnějšího průměru (CH 47).

a) chapadlo (CH29 / CH35) s vnitřním závěsem se využívá, když mají svitky stabilní a předvídatelné rozměry a je vyžadována co nejšetrnější manipulace bez tlaku na vnější část svitku.

• svitky mají spolehlivě definovaný vnitřní otvor,
• svitky nejsou deformované a nejsou „měkké“ na vnitřním obvodu,
• je žádoucí minimalizovat kontakt s vnějším povrchem (např. kvůli čistotě nebo citlivému povrchu),
• manipulace probíhá ve vysoké frekvenci a investice do stabilního procesu je prioritou.

b) chapadlo CH 47 se prosazuje tam, kde variabilita svitků nebo jejich stav komplikuje vnitřní uchopení. Vnější sevření čelistmi je praktičtější v provozech, kde se střídají typy hadic, liší se jednotlivá balení svitků nebo kde není možné garantovat, že vnitřní průměr bude vždy vhodný pro rozpínací mechanizmus.

• vnitřní otvor svitku je malý, deformovaný nebo nepravidelný
• svitek je balený nebo stažený způsobem, který omezuje přístup do otvoru
• svitky se liší provedením a je potřeba robustní řešení tolerantní k variabilitě
• provoz řeší opakované situace, kdy je potřeba břemeno „dostat pod kontrolu“ bez ručního přidržování.
