Co je to „dílenský jeřáb“

Dílenský jeřáb je zařízení určené ke zvedání a manipulaci s břemeny v dílnách a provozech. Obvykle má nosnost do 5 tun a může být mobilní i stacionární. Dílenské jeřáby můžeme rozdělit na mobilní a stacionární.

Mobilní dílenské jeřáby

• Dílenský jeřáb "žirafa" Nejznámějším typem je pojízdný hydraulický jeřáb, lidově nazývaný "žirafa" kvůli svému charakteristickému vzhledu. Tento jeřáb je ideální pro autodílny a servisy, kde je potřeba flexibilně manipulovat s motory, převodovkami a dalšími těžkými díly.

Hlavní vlastnosti:

• Nosnost až 5 tun
• Hydraulický pohon pro plynulé zvedání a spouštění
• Pojezdová kolečka pro snadné přemísťování
• Stabilní ocelový rám
• Závěsný hák s bezpečnostní pojistkou
• Kompaktní rozměry

• ALU jeřáby Odlehčené jeřáby s hliníkovou konstrukcí jsou vhodné pro časté přemísťování a práci s lehčími břemeny. Jejich hlavní výhodou je nízká hmotnost a odolnost proti korozi.

Stacionární dílenské jeřáby

• Portálové jeřáby Tyto jeřáby se skládají z vodorovného nosníku podepřeného dvěma svislými nohami. Dílenské portálové jeřáby jsou určeny pro břemena do 5 tun a vyrábějí se v různých variantách:

  • Stálá nebo stavitelná výška
  • Pevně ukotvené nebo mobilní s pojezdovými koly
  • Manuální nebo elektrický kladkostroj



• Nástěnné jeřáby Tyto jeřáby se kotví na zeď nebo pilíř a jsou ideální pro místa s omezeným prostorem. Umožňují manipulaci v určitém sektoru kolem místa kotvení.

• Podvěsné systémy Jeřáby zavěšené na stropní nebo střešní konstrukce poskytují maximální využití podlahového prostoru. Jsou vhodné pro haly s dostatečnou nosností stropu.

• Sloupové jeřáby / sloupové manipulátory Tyto jeřáby jsou trvale fixovány do základů a představují specializovanou kategorii dílenských zařízení. Nabízejí vysokou přesnost manipulace díky pevnému a stabilnímu ukotvení a vysokou flexibilitu díky kloubovým ramenům.

Sloupové manipulátory jako typ dílenského jeřábu?

Sloupové manipulátory jsou často považovány za samostatnou kategorii, ale technicky spadají pod dílenské jeřáby. Liší se od klasických jeřábů především způsobem manipulace - místo pouhého zvedání a spouštění umožňují přesné polohování břemene v prostoru.

Podle §3 odst. 1 písm. a) Nařízení vlády č. 193/2022 Sb. jsou vyhrazenými zdvihacími zařízeními: "jeřáby a zdvihadla včetně kladkostrojů s motorickým pohonem o nosnosti přesahující 1000 kg a jeřáby a zdvihadla včetně kladkostrojů s ručním pohonem o nosnosti přesahující 5000 kg, včetně trvale instalovaného zařízení pro uchopení a zavěšení břemene". Tato definice jasně stanovuje, že pro zdvihací zařízení s motorickým pohonem je klíčovou hranicí pro zařazení mezi VTZ ZZ nosnost 1000 kg. Pokud zařízení tuto nosnost přesahuje, stává se vyhrazeným.

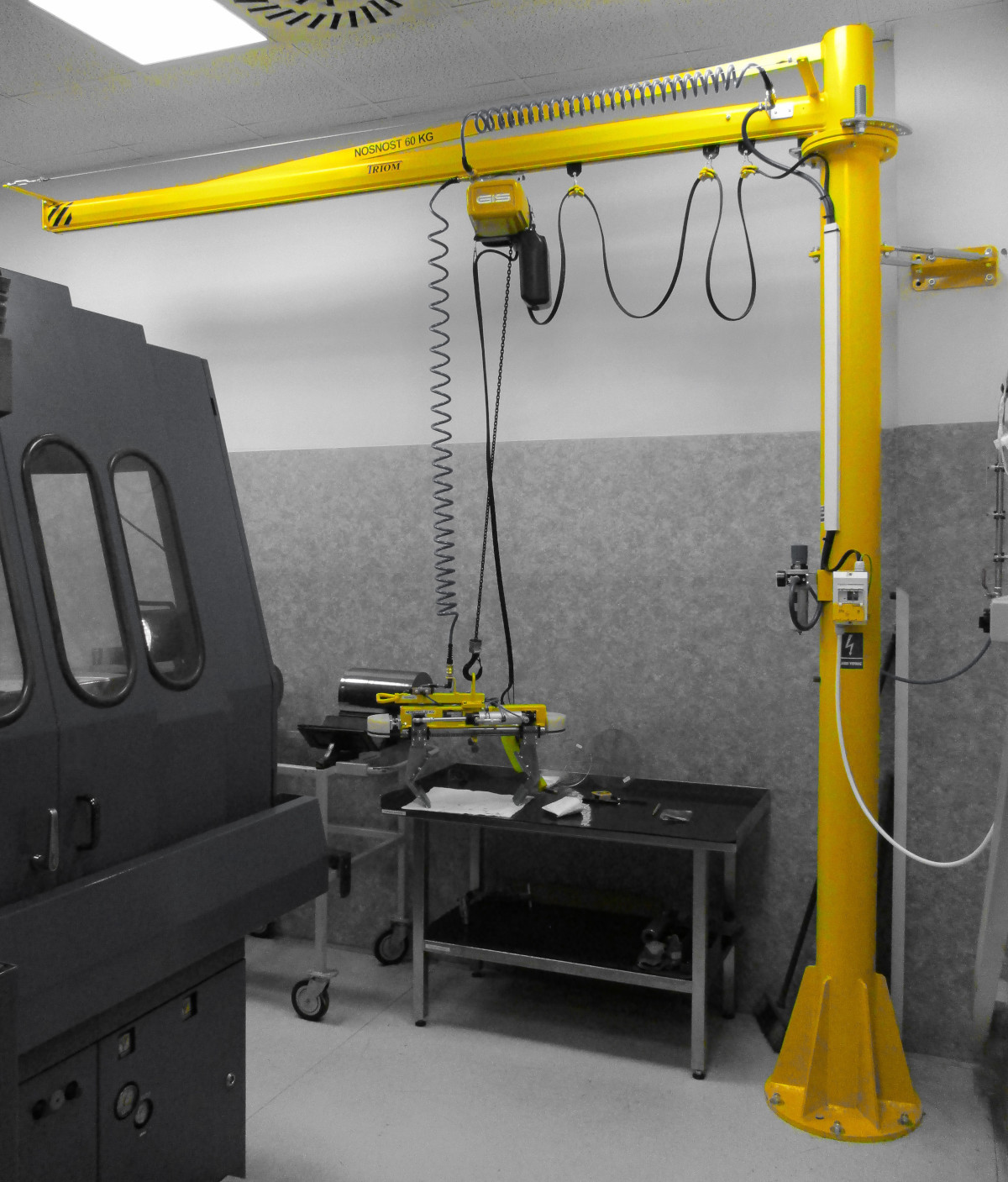

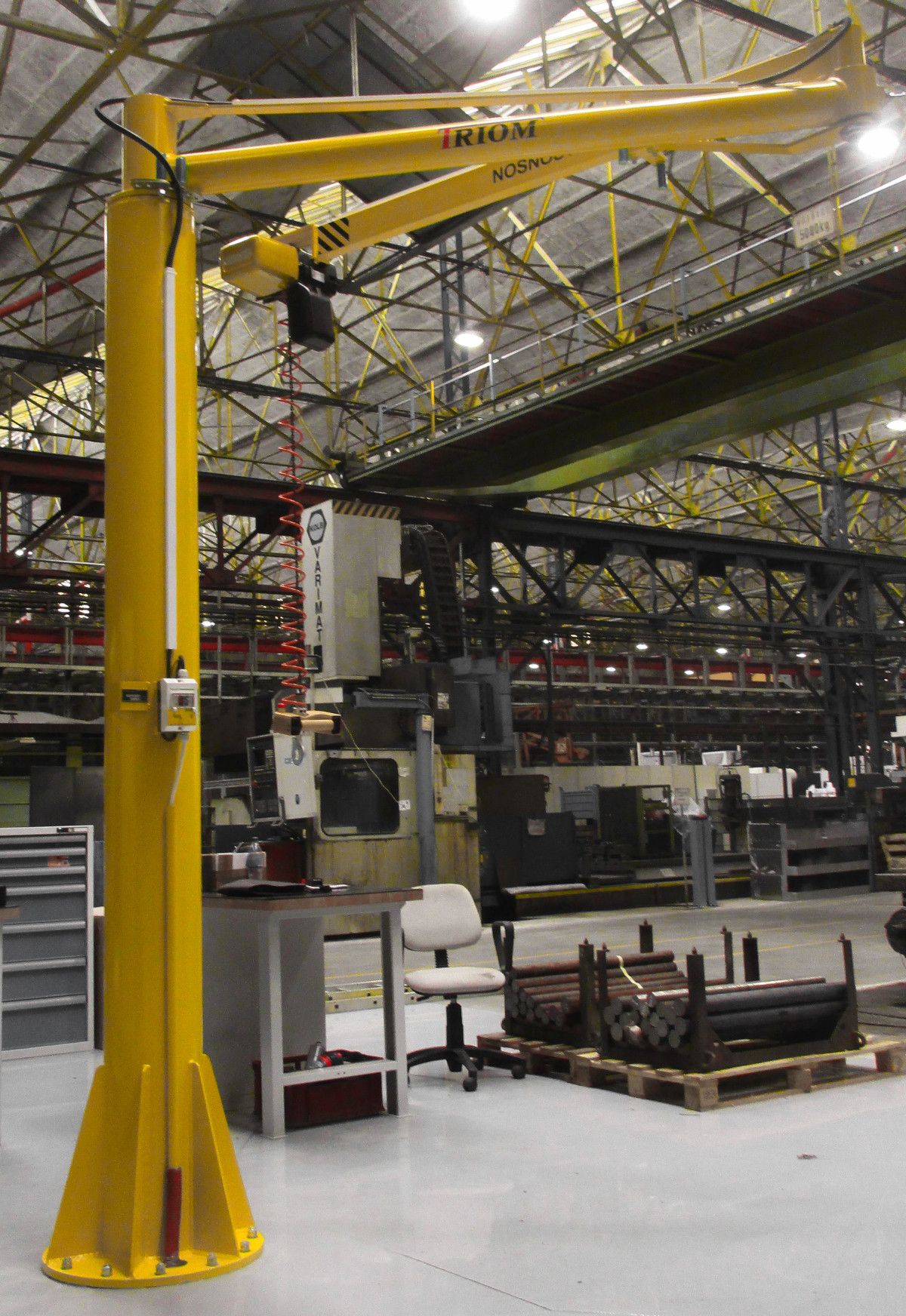

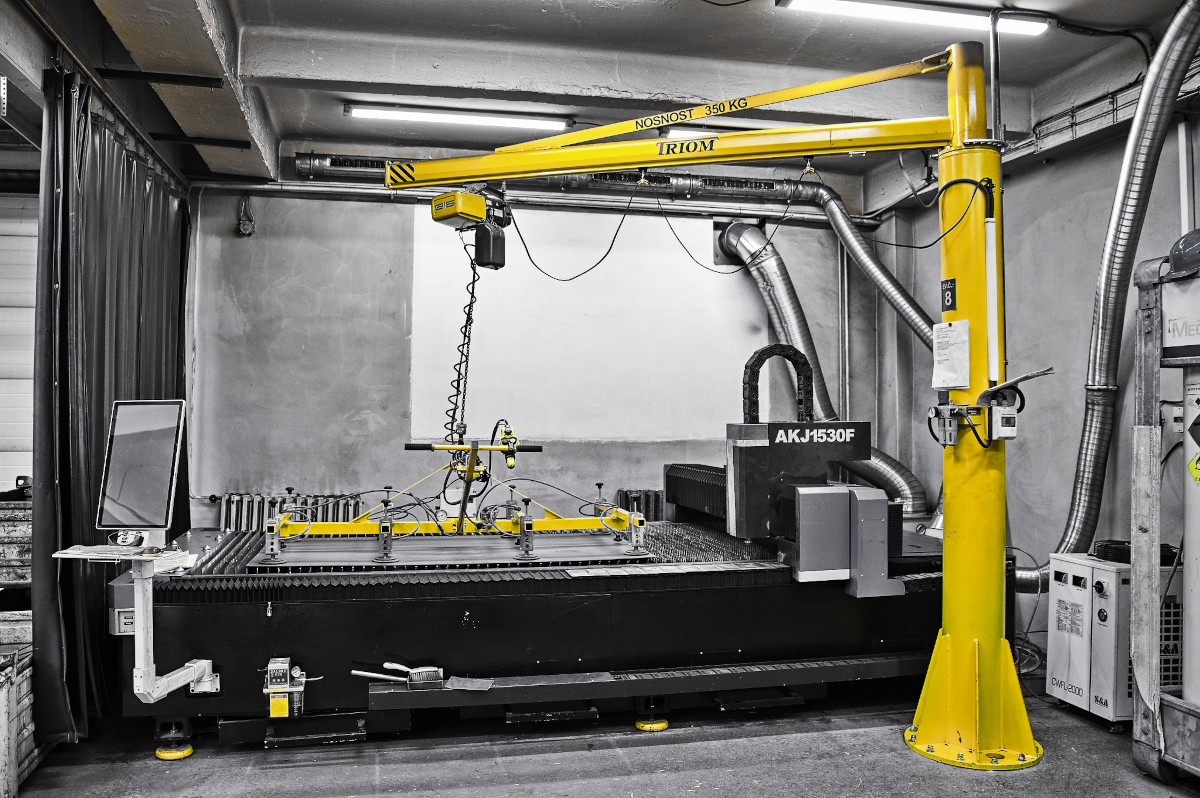

Jednokloubové sloupové manipulátory Triom

Tyto manipulátory jsou navrženy pro efektivní manipulaci uvnitř i venku výrobních hal. Jejich konstrukce zahrnuje:

• Otočné rameno profilu I nebo C na kuličkových ložiskách
• Výkyvné lože pro vyvážení osy ramene
• Třecí brzdu a dorazy proti přetočení
• Možnost montáže na sloup, stěnu nebo strop

Technické parametry:

• Nosnost: až 1000 kg (snižuje se s délkou ramene)
• Dosah ramene: až 5000 mm
• Pohon: elektrický (400V) nebo pneumatický

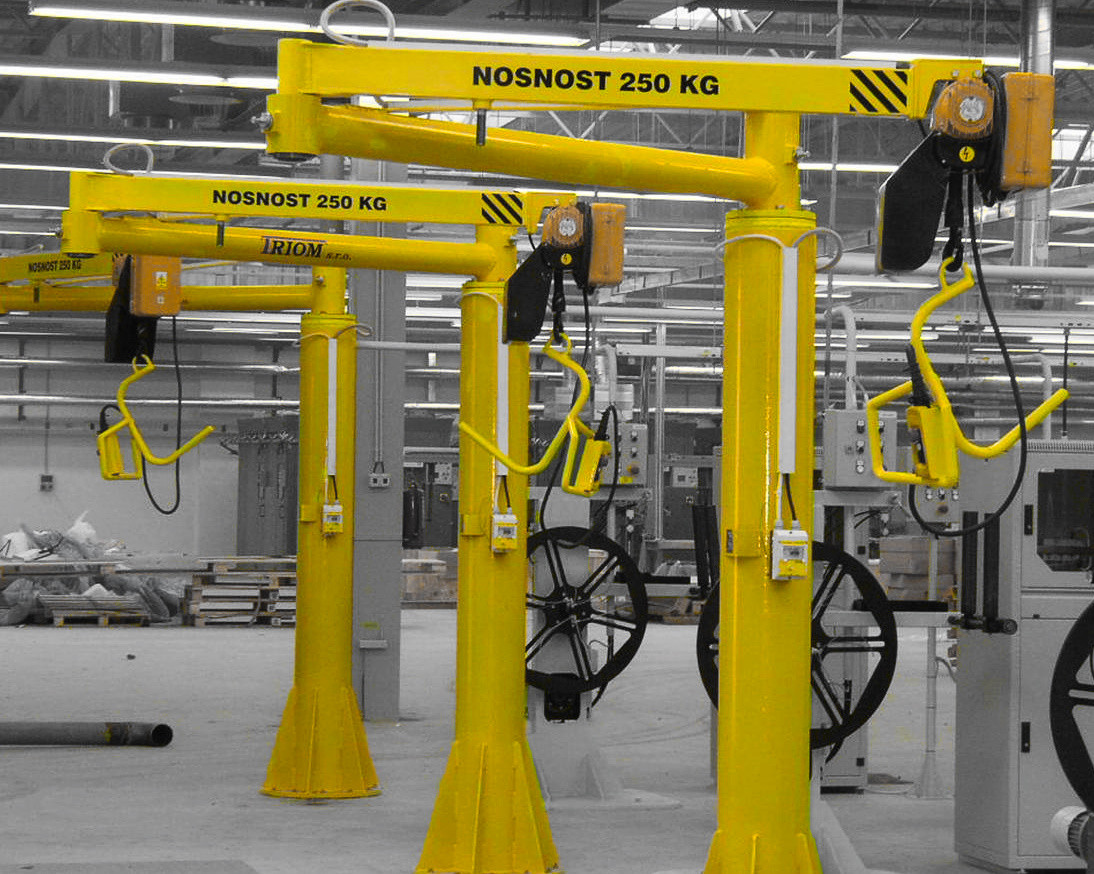

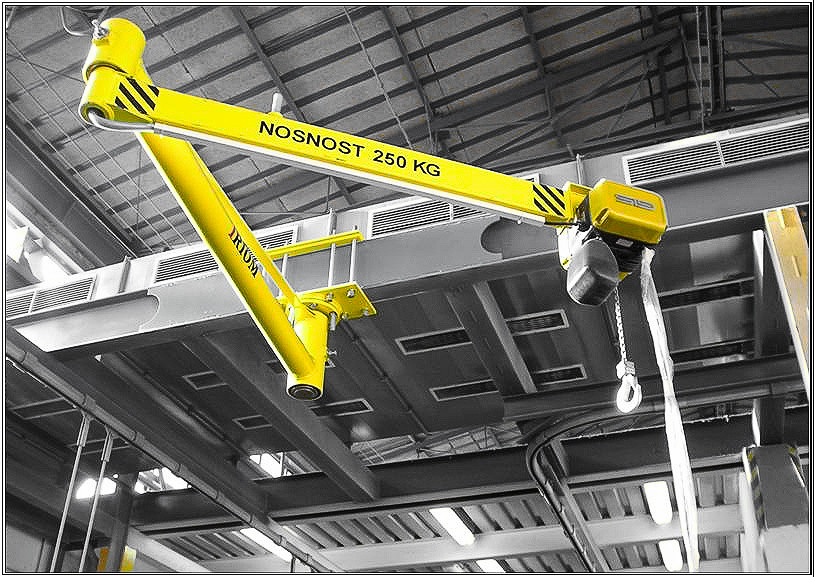

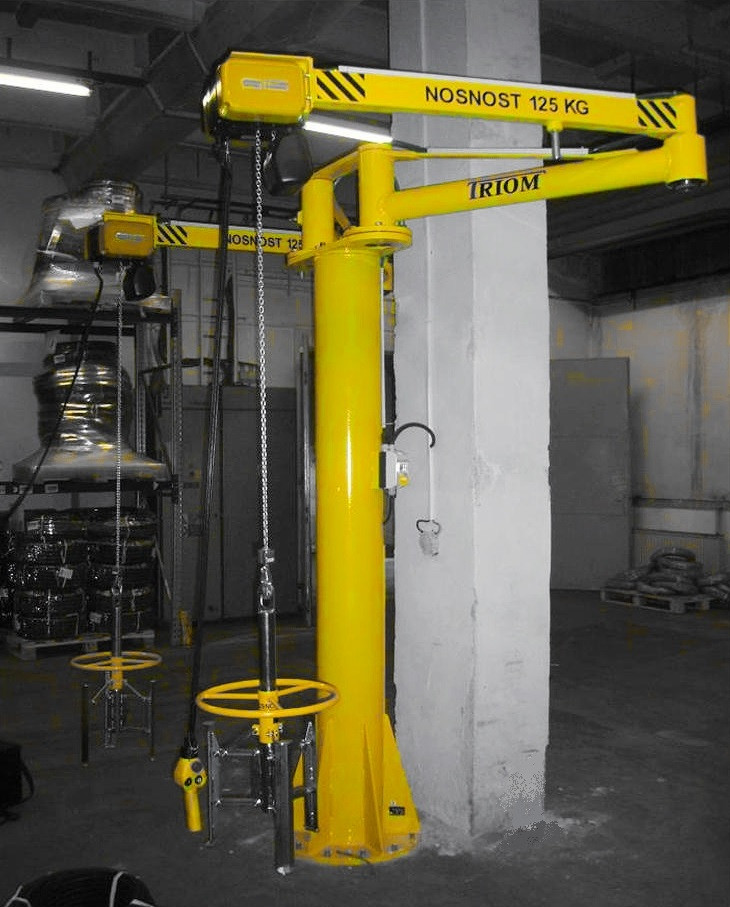

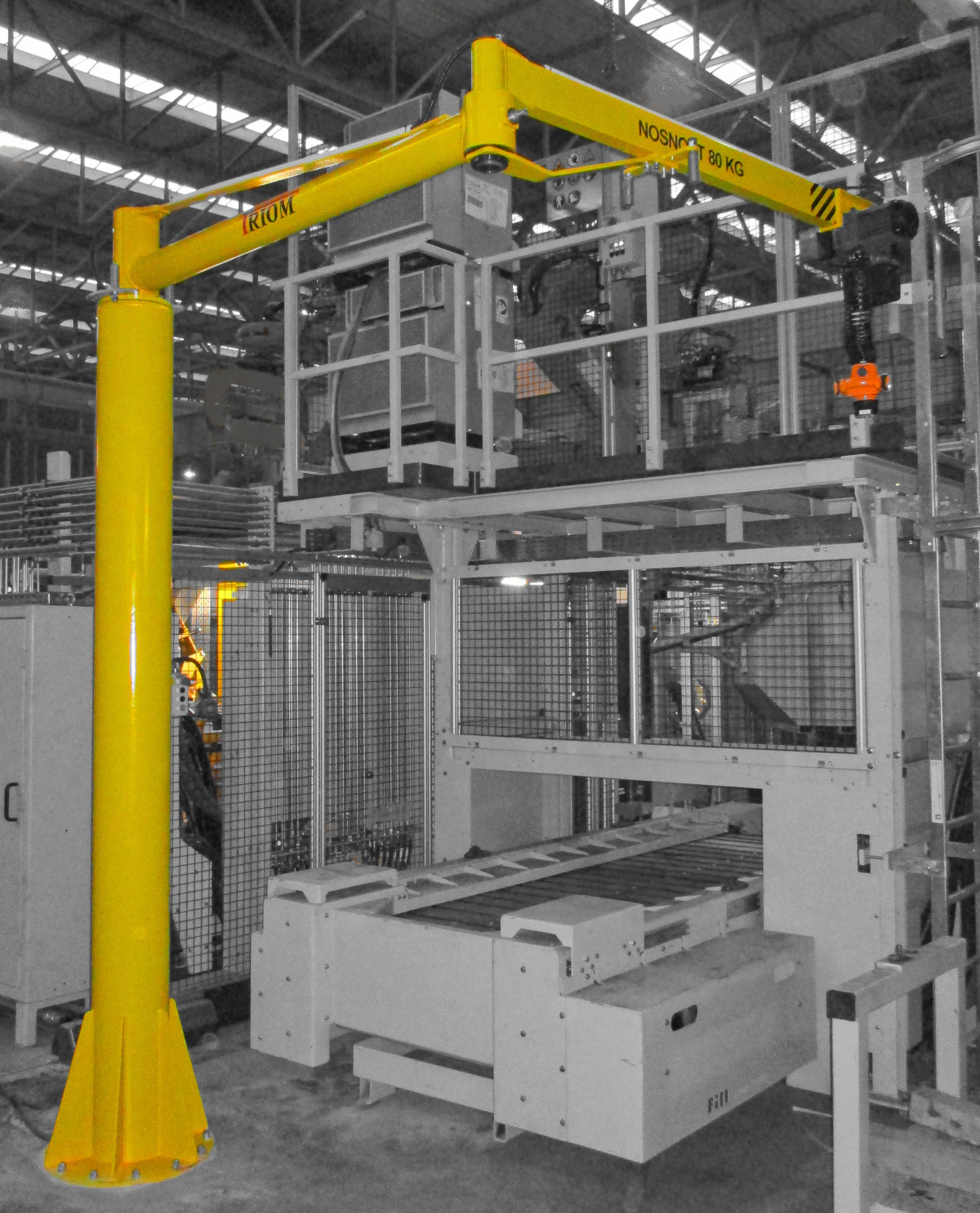

Dvoukloubové sloupové manipulátory Triom

Tyto manipulátory jsou ideální pro práci v omezených prostorech, kde je potřeba manipulace "za roh". Jejich hlavní výhody:

• Malá setrvačná síla při přesouvání
• Schopnost dosáhnout do těžko přístupných míst
• Maximální využití zdvihu v nízkých prostorech
• Vysoká přesnost polohování

Technické parametry:

• Nosnost: až 350 kg (snižuje se s délkou ramene)
• Dosah ramen: až 4500 mm
• Konstrukce: dvě otočná ramena s nezávislým ovládáním

Legislativní hledisko

Z právního pohledu je důležité rozlišovat, zda dílenský jeřáb spadá pod "vyhrazená technická zdvihací zařízení" (VTZ ZZ). Podle Nařízení vlády č. 193/2022 Sb. jsou za VTZ ZZ považována:

• Jeřáby s motorickým pohonem nad 1000 kg nosnosti
• Jeřáby s ručním pohonem nad 5000 kg nosnosti

Praktické důsledky:

• Zařízení nad tyto limity vyžadují pravidelné revize
• Obsluha musí být proškolena a oprávněna
• Nutná je příslušná dokumentace

Většina dílenských jeřábů však spadá pod tyto limity, a proto nepodléhá tak přísným požadavkům.

Rozdíl mezi jeřábem a manipulátorem

V praxi se často zaměňují pojmy "jeřáb" a "manipulátor", což může vést k nedorozuměním. Základní rozdíl spočívá ve způsobu práce:

Jeřáb:

• Především zvedá a spouští břemena
• Pracuje na principu zavěšení
• Břemeno visí na kladkostroji

Manipulátor:

• Umožňuje přesné polohování břemene
• Často má kloubová ramena
• Břemeno lze polohovat nad úroveň ramene

U dílenských zařízení však tento rozdíl není vždy zásadní - důležitější je praktická funkčnost a vhodnost pro konkrétní úkoly.

Jak vybrat správný dílenský jeřáb?

Při výběru dílenského jeřábu zvažte tyto faktory:

Nosnost a rozměry břemen

• Jaká je maximální hmotnost manipulovaných předmětů?
• Jaké jsou jejich rozměry a tvar?

Pracovní prostor

• Máte dostatek místa pro mobilní jeřáb?
• Je možné kotvení do stěn nebo stropu?
• Potřebujete pokrýt velkou nebo malou oblast?

Frekvence použití

• Občasné použití: mobilní jeřáby
• Pravidelné použití: stacionární řešení

Přesnost manipulace

• Pro přesné polohování: sloupové manipulátory
• Pro základní zvedání: klasické jeřáby

Rozpočet a údržba

• Mobilní řešení jsou často levnější na pořízení
• Stacionární systémy mohou být výhodnější dlouhodobě

Závěr

Dílenské jeřáby jsou nezbytným vybavením moderních dílen a výrobních provozů. Správná volba typu závisí na konkrétních potřebách, prostorových možnostech a charakteru manipulovaných břemen. Ať už zvolíte mobilní "žirafu" pro flexibilní práci, nebo stacionární sloupový manipulátor pro přesnější polohování, nebo jiný typ dílenského jeřábu, klíčové je zvolit řešení, které zvýší efektivitu práce a zajistí bezpečnost obsluhy.

Před pořízením dílenského jeřábu vždy konzultujte s odborníkem, který vám pomůže vybrat nejvhodnější variantu pro vaše specifické potřeby.
