Portálový jeřáb vs. manipulátor na pojezdové dráze

V moderním průmyslu je efektivní a bezpečná manipulace s materiálem nezbytná pro produktivitu a bezproblémový provoz. Pro plnění těchto úkolů se využívají různé typy zdvihacích zařízení a dva z nich si pojďme blíže porovnat. Jde o portálové jeřáby a manipulátory na pojezdové dráze. Ačkoliv oba typy zařízení slouží k přemisťování břemen, mají odlišné konstrukční principy, nosnosti, přednosti a vhodné oblasti využití.

Manipulátory na pojezdové dráze

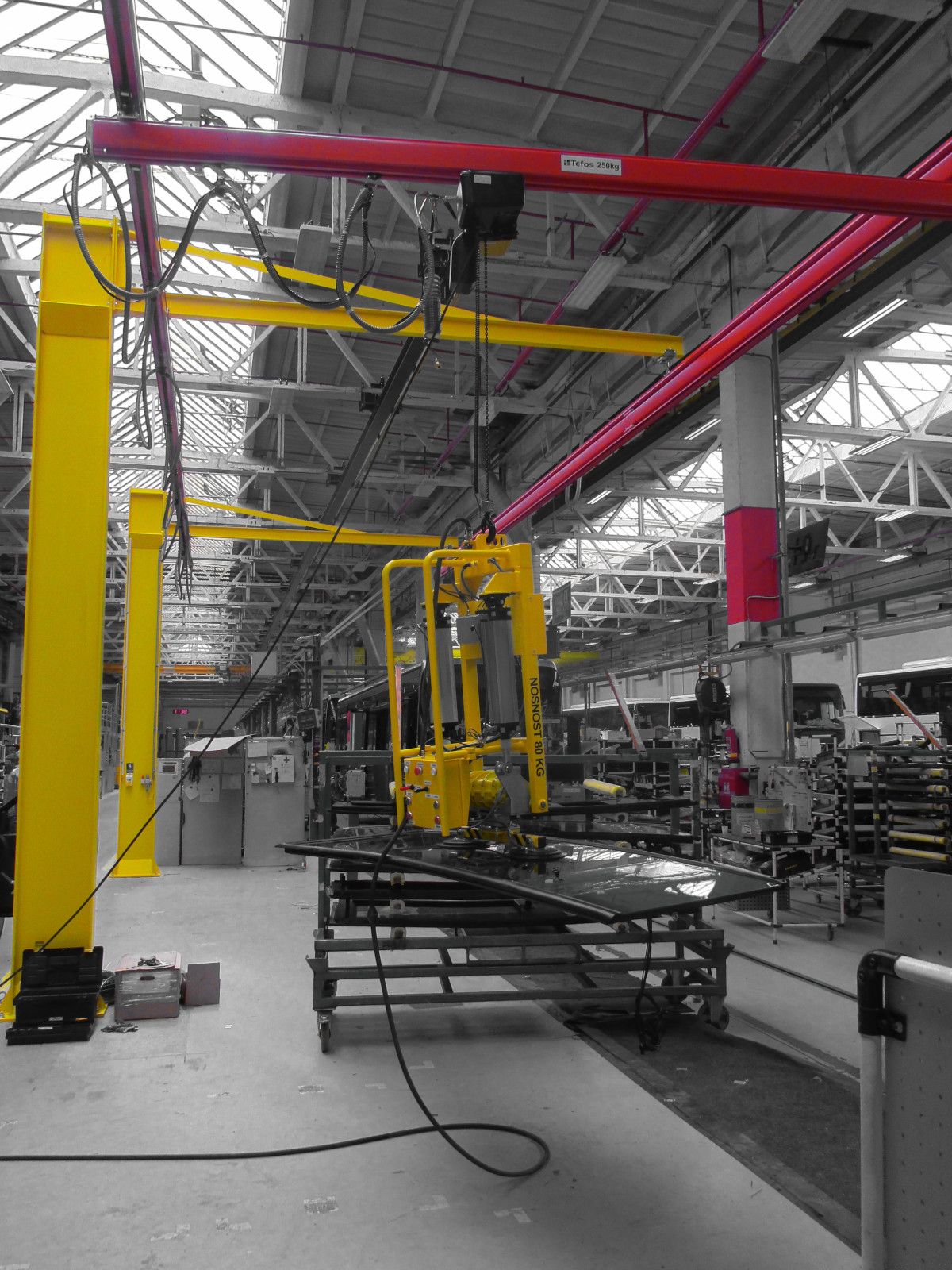

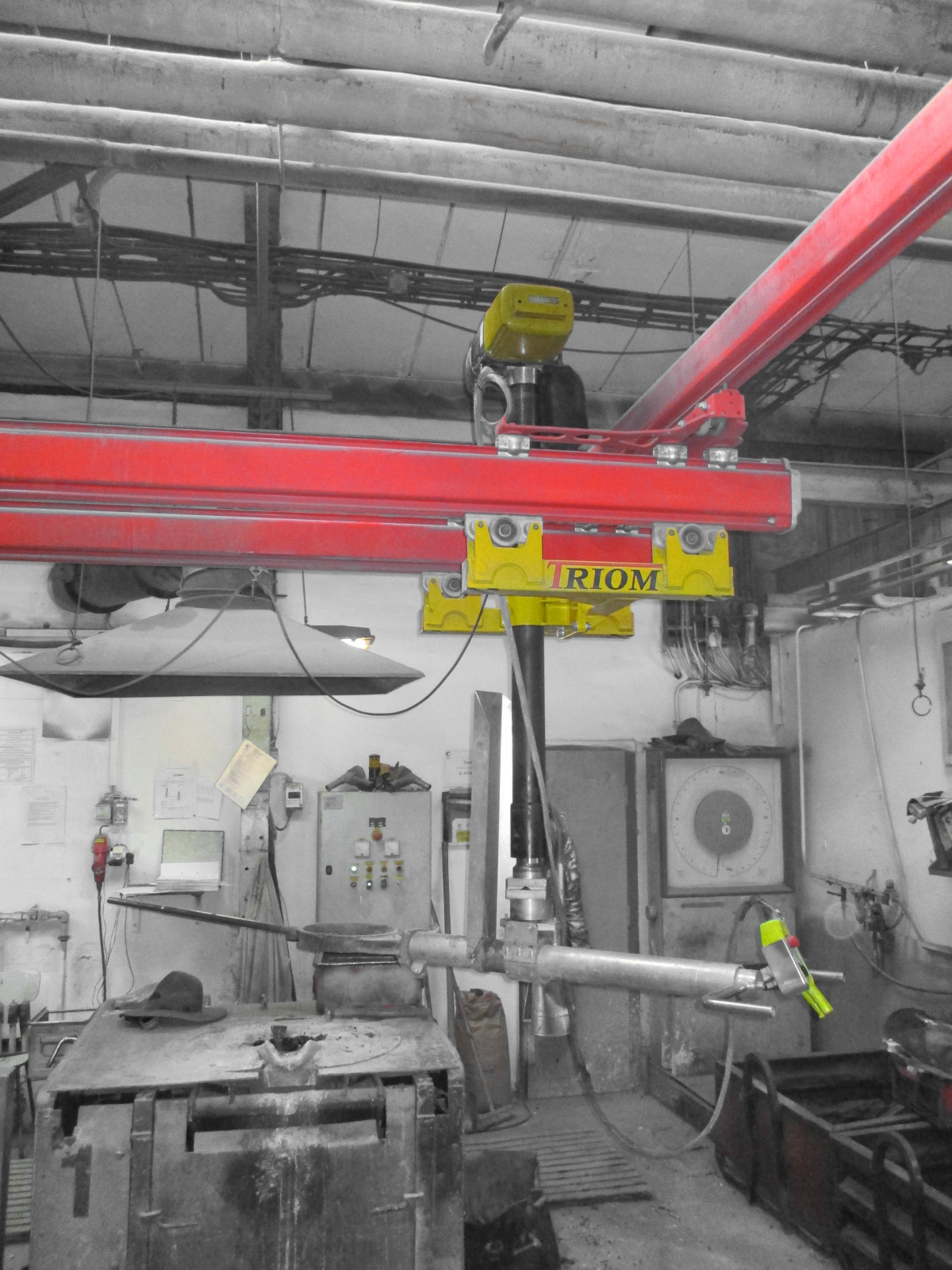

Manipulátory na pojezdové dráze jsou typem manipulátorů, které se pohybují po podélné dráze s příčným mostem, obvykle nad výrobní linkou nebo v dílně. Nejběžnějším typem je podvěsný manipulátor, který pojíždí po pojezdové dráze a je vybaven pojezdovým mechanismem v horní části. Tyto manipulátory jsou navrženy pro přesnou a efektivní manipulaci s břemeny.

Základní komponenty manipulátorů na pojezdové dráze

• Pojezdová dráha Trvale instalovaná dráha, po které se manipulátor pohybuje. Může být jedno-nosníková nebo dvounosníková.
• Manipulátor Pohyblivá část, která se pohybuje po pojezdové dráze.
• Zdvihová jednotka Umožňuje zvedání a spouštění břemene.

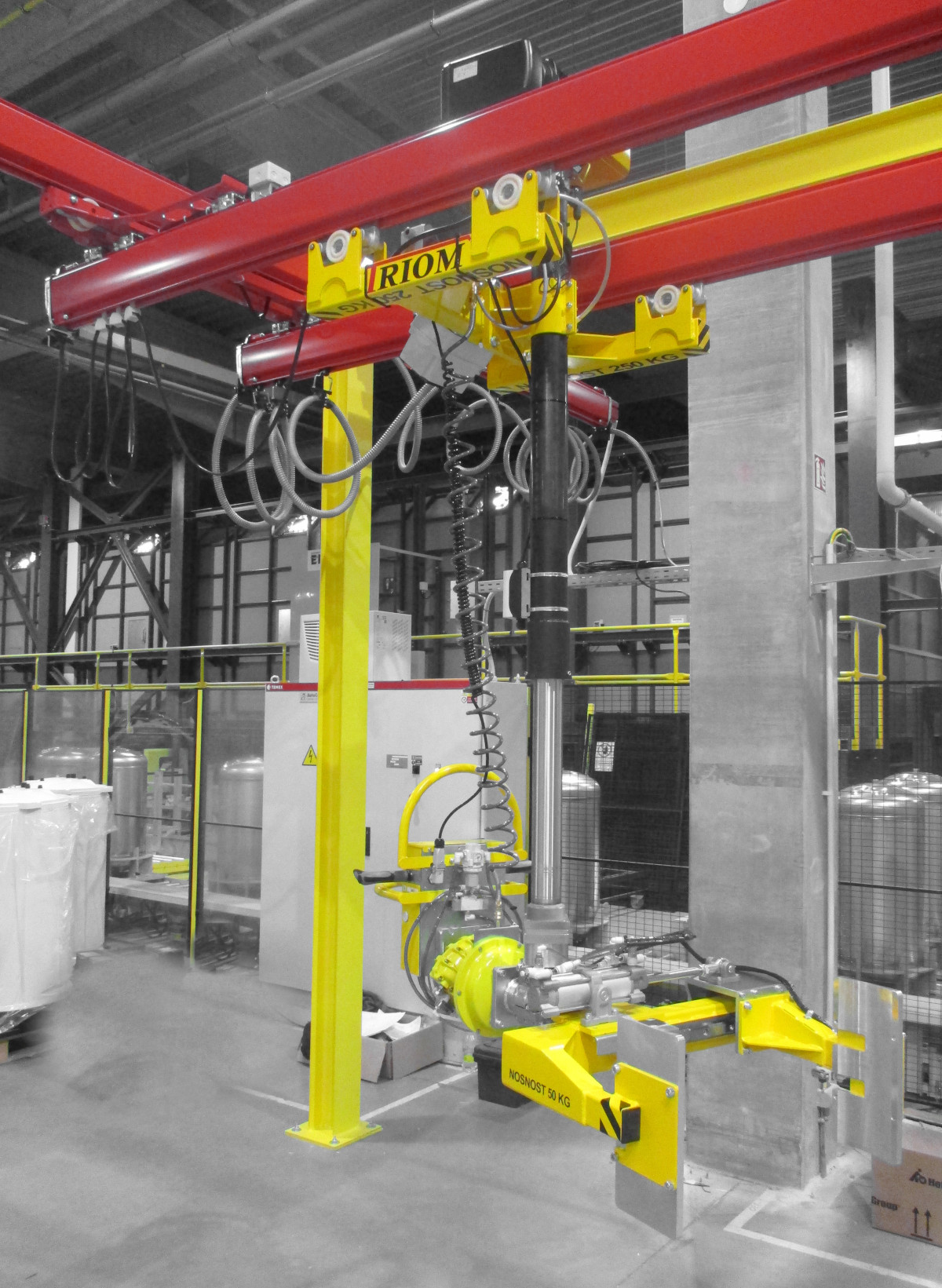

• Nosič/chapadlo/upínač Umožňuje uchopení a manipulaci s břemenem. Existuje široká škála uchopovacích hlavic, včetně mechanických, podtlakových (přísavky), magnetických a kombinovaných.
• Ovládací systém Zajišťuje řízení pohybu manipulátoru a zdvihové jednotky.
• Bezpečnostní prvky Zahrnují pojistky, koncové spínače a limitátory zdvihu, které zajišťují bezpečný provoz.

Výhody manipulátorů na pojezdové dráze

Manipulátory na pojezdové dráze jsou na rozdíl od portálových jeřábů určeny zejména pro lehčí břemena a úkoly vyžadující vyšší přesnost

• Vyšší přesnost polohování Jsou ideální pro opakované operace, kde je vyžadováno přesnější umístění břemene.
• Ergonomické řešení Snižují fyzickou námahu operátora a chrání zdraví pracovníků před nadměrnou zátěží. Lze je také využít pro nahrazení lidské činnosti v místech se škodlivými účinky nebo u monotónních úkonů.
• Flexibilita uchopovacích hlavic Díky různým typům uchopovacích hlavic (přísavné vakuové rámy, chapadla, upínače) jsou velmi flexibilní pro manipulaci s různými tvary a materiály.
• Integrace s automatizovanými systémy Mohou být snadno integrovány do výrobních linek a automatizovaných systémů. Umožňují programování činnosti a sledování procesu na monitoru.
• Kompaktnost a využití prostoru Zejména podvěsné manipulátory minimalizují zástavbovou plochu a nebezpečí úrazu pracovníků pod nimi, protože jsou umístěny na vyvýšené manipulační dráze.
• Rychlost a dynamika Pohony s ozubenými řemeny nebo lineárními motory umožňují vysokou dynamičnost a reprodukovatelnost pohybů.
• Ekologičnost (pneumatické systémy) Pneumatické prvky využívají vzduch jako pracovní médium, což zajišťuje čistý a bezpečný provoz bez rizika kontaminace životního prostředí v případě úniku. Na rozdíl od hydraulických systémů neprodukují tekuté odpady ani nevyžadují speciální likvidaci pracovních kapalin. Pneumatické systémy však mají vyšší energetickou náročnost kvůli kompresí vzduchu a vyžadují pravidelnou údržbu filtrů a odvod kondenzátu z potrubí.

Kde se využívají?

• Manipulační úlohy Přemísťování, skladování nebo třídění výrobků u zpracovatelských strojů a zařízení.
• Montážní úlohy Nasazují se i do montážních provozů, kde jsou pracovní hlavice vybaveny potřebnými nástroji a mohou být doplněny o pohyby nebo rotace kolem dalších os.
• Automatizované procesy Využívají se v automatických linkách, například pro příjem a výdej materiálu mezi skladem a manipulačními stoly.
• Rizikové prostředí Speciální hlavice manipulátorů jsou určeny pro činnosti, které by ohrožovaly zdraví člověka.

Portálové jeřáby

Portálový jeřáb je typ zdvihacího zařízení s konstrukcí podobnou mostu, která je podepřena dvěma svislými stojinami, tvořícími "portál". Tyto jeřáby jsou určeny k přemísťování těžkých břemen přes určenou oblast. Mohou být buď pevně umístěné na kolejnicích, nebo pohyblivé po určené ploše s pojezdovými koly. Pokud je jedna stojina nahrazena dráhou ve výši mostu, jedná se o poloportálový jeřáb.

Konstrukce portálového jeřábu se skládá z mostu, dvou nohou a příčníků s pojezdovými koly. Pohony jeřábu jsou obvykle řízeny měničem frekvence, který umožňuje nastavit rozběh a brzdění. Díky tomu se snižuje rozhoupání břemene a zajišťuje plynulá a bezpečná manipulace.

Typy portálových jeřábů:

• Jednonosníkové portálové jeřáby Skládají se z jednoho vodorovného nosníku a jsou vhodné pro „lehčí“ břemena, typicky do 10 tun. Jsou nákladově efektivní a snadno se instalují. Využijí se tak primárně pro menší prostory a nižší výšky.
• Dvounosníkové portálové jeřáby Mají konstrukci s dvěma paralelními nosníky, což poskytuje větší pevnost a stabilitu. Jsou schopné manipulovat s těžkými břemeny (50 i více tun) a jsou vhodné pro rozsáhlé provozy a náročné prostředí. Bývají také vybaveny pokročilejšími zvedacími mechanismy.
• Přenosné portálové jeřáby a nastavitelné portálové jeřáby Nabízejí flexibilitu ve výšce a rozpětí. Lépe se tak přizpůsobí různým úkolům a velikostem nákladu. Tyto lehké jeřáby lze snadno přemisťovat podle potřeby.
• Poloportálové jeřáby Nabízejí kombinaci pevného a mobilního provozu a jsou vhodné pro oblasti s omezeným prostorem.
• Specifické typy pak zahrnují železniční portálové jeřáby (RMG) pro efektivní manipulaci s kontejnery v přístavech a portálové jeřáby s pryžovou pneumatikou (RTG), které jsou univerzální a dokážou se pohybovat po nerovných površích a využívají se tak pro intermodální přepravu.

Výhody portálových jeřábů

• Vysoká nosnost Dokážou zvedat břemena o hmotnosti desítek až stovek tun. Jednonosníkové portálové jeřáby zvládají až 20 tun, dvounosníkové až 250 tun a více.
• Všestranné použití Jsou vhodné pro vnitřní i venkovní prostory. Využívají se v přístavech, na otevřených skládkách, překladištích, ale také ve výrobních, skladovacích a montážních halách.
• Flexibilita umístění Mohou být instalovány na kolejnice nebo jako mobilní varianty s pojezdovými koly pohybující se přímo po podlaze.
• Rychlá montáž a demontáž Tato vlastnost je zvlášť výhodná pro projekty s dočasným využitím.
• Velký obslužný prostor Díky své konstrukci poskytují velký pracovní prostor.
• Minimalizace prostojů Díky spolehlivým zdvihacím schopnostem pomáhají minimalizovat přerušení během kritických úkolů a napomáhají k plynulejšímu celkovému provozu.
• Zvýšená bezpečnost Automatizace úkolů zvedání snižuje riziko nehod a zranění a umožňuje pracovníkům soustředit se na jiné základní povinnosti. Jeřáby jsou vybaveny systémy proti přetížení, nouzové zastavení a dalšími bezpečnostními prvky.
• Dlouhodobé úspory Kvalitní portálové jeřáby jsou navrženy pro dlouhou životnost a snižují tak náklady na opravy a údržbu v následujícím období.

Využití

• Stavebnictví a těžký průmysl Jsou nepostradatelné pro zvedání a přepravu velkých trámů, betonových panelů a dalších těžkých komponentů. Pomáhají při organizaci materiálů na staveništi a jsou adaptabilní na různé terény. Příkladem je manipulace s rozměrnými prefabrikáty.
• Výrobní zařízení Efektivně přesouvají komponenty podél montážní linky, manipulují s těžkými stroji a usnadňují kontrolu kvality velkých součástí.
• Skladování a logistika Zjednodušují procesy nakládky a vykládky palet a kontejnerů, optimalizují prostor a zlepšují správu zásob ve skladech.
• Speciální aplikace Mohou být navrženy pro manipulaci v provozech s nebezpečím výbuchu (Ex zóny) nebo s vakuovými manipulátory pro citlivé materiály, jako jsou keramické formy. Existují i magnetové jeřáby pro manipulaci s feromagnetickými materiály.

Jaké jsou tedy nejvýraznější rozdíly?

Nosnost

Zde je patrně nejvýraznější rozdíl. Portálové jeřáby jsou primárně určeny pro extrémně těžká a rozměrná břemena, jejichž nosnost dosahuje desítek až stovek tun. Manipulátory na pojezdové dráze jsou typicky navrženy pro lehčí břemena s nosností obvykle do 5 tun, přičemž lehké varianty manipulátorů mají maximální nosnost kolem 500 kg.

Přesnost a opakovatelnost

Manipulátory na pojezdové dráze vynikají v úlohách vyžadujících vyšší přesnost polohování a opakovatelnost. Portálové jeřáby, ačkoliv také dokáží být přesné, jsou prvořadě určeny pro objemnou manipulaci a přemísťování velkých nákladů v širším pracovním prostoru.

Flexibilita pohybu a umístění

Portálové jeřáby mohou být buď pevně umístěné na kolejnicích (a pokrývat tak rozsáhlé venkovní nebo vnitřní plochy), nebo plně mobilní bez kolejnic s otočnými pojezdovými kladkami. To jim umožňuje přizpůsobit se měnícím se potřebám na staveništi nebo ve velkých skladových areálech.

Manipulátory na pojezdové dráze jsou vždy vázány na svou trvale instalovanou pojezdovou dráhu. I když se manipulátor samotný pohybuje po dráze, systém jako celek je pevně dán. Poskytují však možnost pokrytí velkého prostoru v rámci haly, aniž by blokovaly podlahovou plochu.

Konstrukční řešení

Portálové jeřáby mají robustní konstrukcí s nosníkem podepřeným svislými nohami, které tvoří portál. Manipulátory na pojezdové dráze jsou obvykle podvěsné, což znamená, že jsou zavěšeny na horní části pojezdové dráhy. To minimalizuje zástavbovou plochu na zemi.

Účel a role v procesu

Manipulátory na pojezdové dráze jsou obvykle integrovány přímo do výrobních nebo montážních procesů, pro z velké části předem dané, často opakované úkoly. Mohou sloužit jako náhrada lidské práce v rizikových prostředích nebo při optimalizaci monotónnějších úkonů.

Portálové jeřáby jsou využívány pro základní zdvihací a přepravní operace velkých dílů nebo velkých objemů materiálu, kde je důležitá rychlost a kapacita. Jsou nezbytné pro přemísťování materiálu mezi jednotlivými fázemi těžké výroby nebo pro nakládku a vykládku.

Závěr

Správná volba manipulační techniky je nezbytná pro optimalizaci efektivity, bezpečnosti a ekonomiky provozu podniku. Výběr mezi portálovým jeřábem a manipulátorem na pojezdové dráze závisí na konkrétních potřebách a charakteristikách daného provozu. Celkově platí, že zatímco portálové jeřáby jsou „tahouni“ pro hrubou sílu a objemnou přepravu, manipulátory na pojezdové slouží pro jemnější, přesnější manipulaci v rámci složitých výrobních procesů.
