Zvedák svitků hliníkových plechů

Využití  zařízení:


Zvedák hliníkových svitků je technologické strojní zařízení umožňující manipulaci s hliníkovými svitky do hmotnosti 350kg. Zvedák svitků je upevněn na vysokozdvižný vozík. V provozu šetří pracovní síly a snižuje tělesnou námahu. Neklade zvláštní nároky na údržbu a opravy.



Technický popis zařízení:


Zvedák hliníkových svitků je tvořen svařovaným rámem s posuvnými upínkami pro upnutí svitků s různými průměry. Rám je otočně uchycen k příčníku tak, aby bylo možno svitky otáčet z vodorovné polohy na paletě do svislé polohy nutné k nasazení na odvíjecí zařízení. Manipulace z vodorovné do svislé polohy je prováděna šroubovým převodem a pravoúhlou převodovkou poháněnou elektromotorem.



Základní technické parametry:


Druh pohonu:           elektrický
Druh práce:              manipulace se svitkyplechů
Nosnost zvedáku:     350 kg
Výška zdvihu:           2500 mm
Rozměr:                  1480 x 1860 x 1200 mm

Galerie

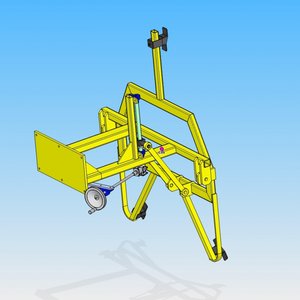

Zvedák svitků hliníkových plechů
