Výběr správného manipulátoru pro vaše potřeby
Ve výrobě a logistice se často řeší, jak bezpečně a efektivně manipulovat s břemeny do 1 tuny. Člověk to zvládne jen omezeně. Časté zvedání, otáčení a přesné polohování dílů vede k únavě nebo ještě hůř k úrazu. Zároveň se u lehčích břemen často podceňuje technické řešení – „vždyť to přece uzvedneš“.
Ale právě tady je chyba a možnost zlepšení.
V posledních letech roste zájem o kompaktní sloupové manipulátory. Jsou malé, snadno ovladatelné a zvládnou i náročné úkony s lehčími břemeny. Často stačí, aby práci místo dvou lidí vykonával jeden – rychleji, bezpečněji a přesněji.
Co je sloupový manipulátor a jak funguje?

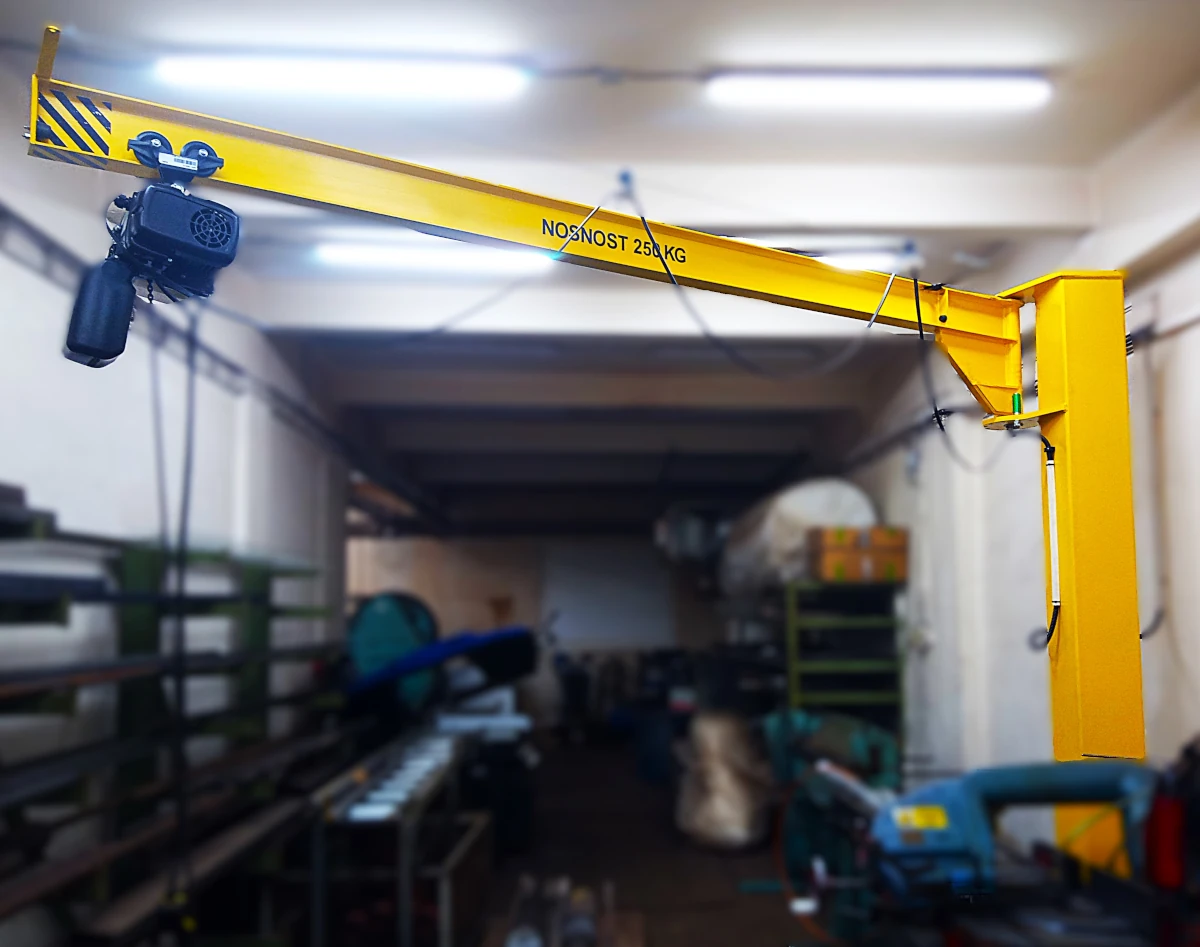

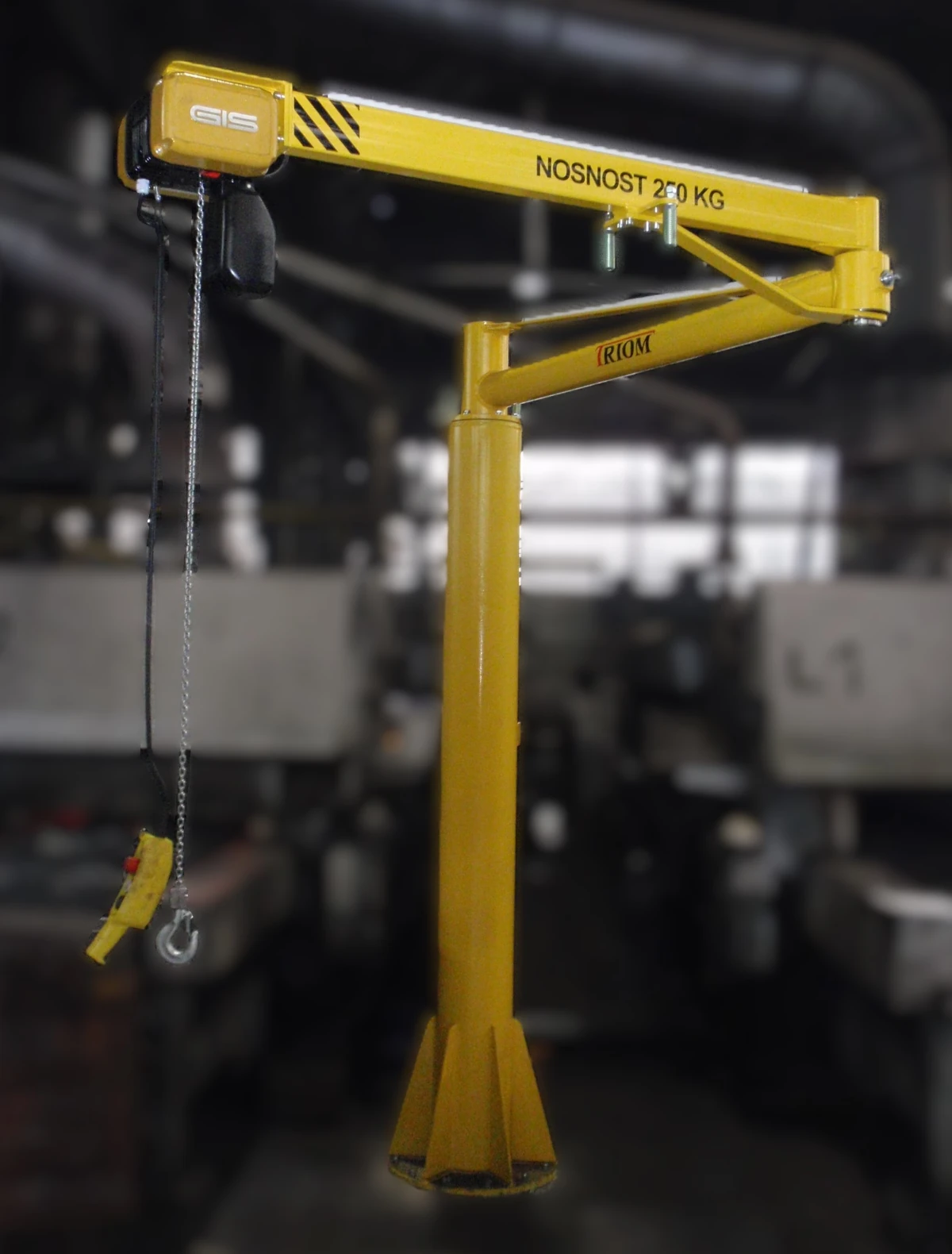

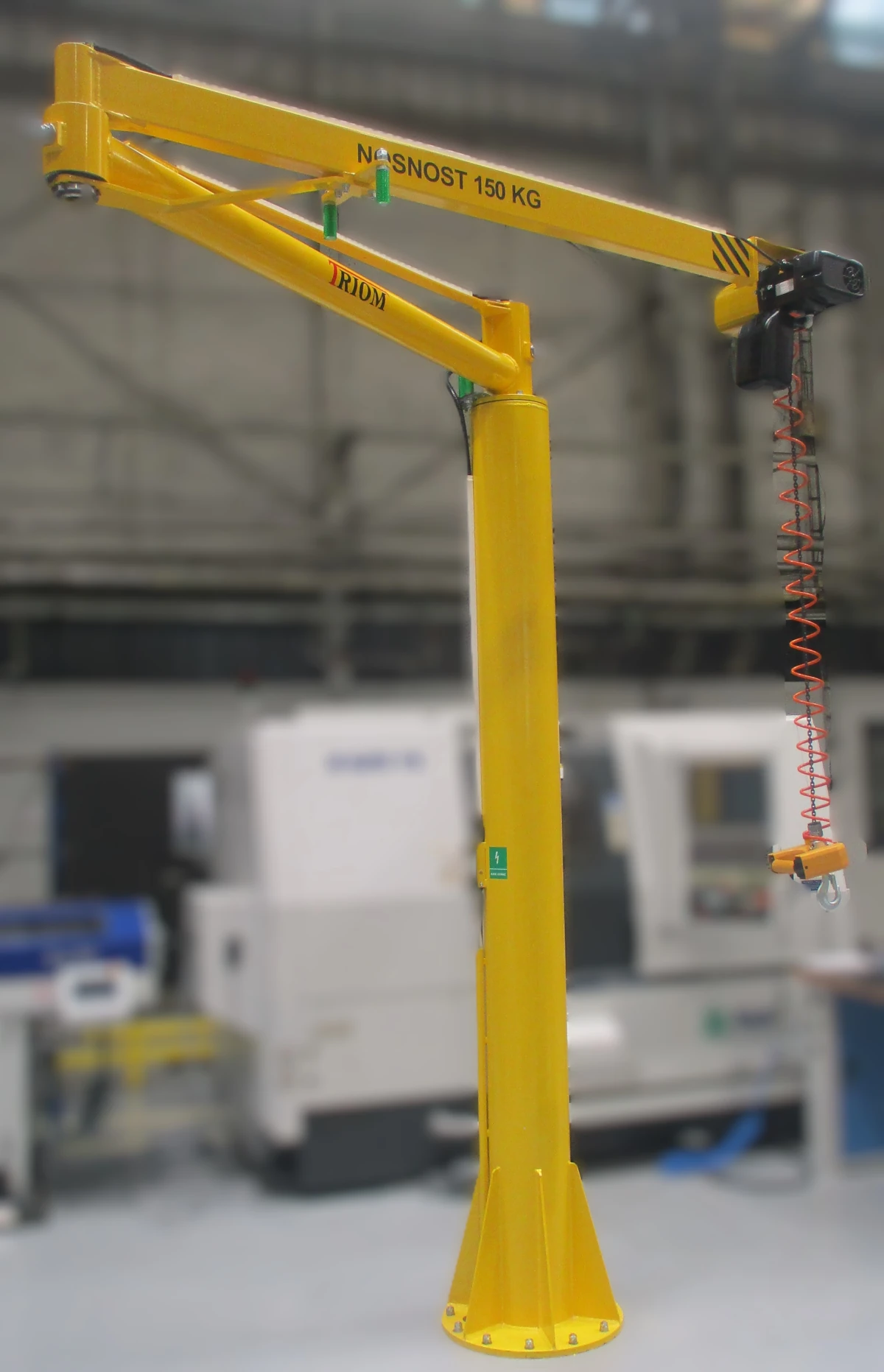

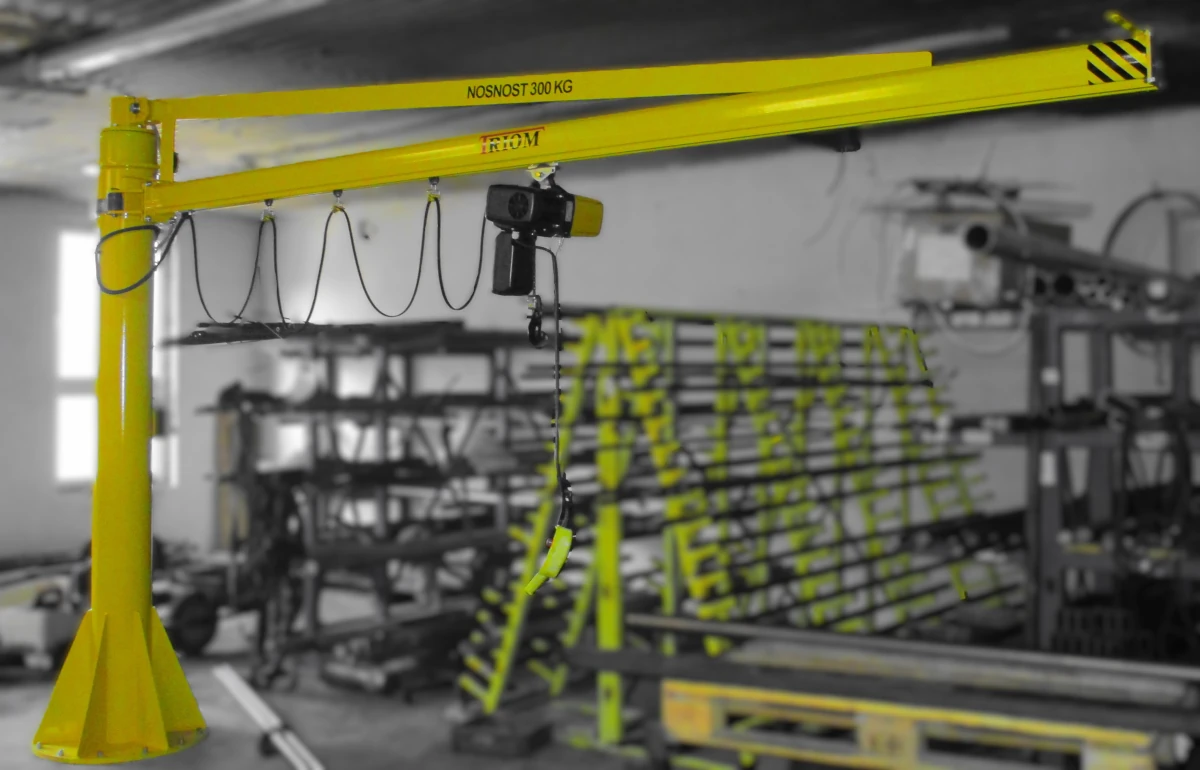

Sloupový manipulátor je zařízení určené k přemosťování břemen. Sestává ze sloupu s kloubovým nebo pevným ramenem s kladkostrojem. Na kladkostroj je připojena vlastní hlavice – např. hák, vakuová přísavka, magnet nebo mechanické kleště. Rovněž může být rameno vybaveno dalším svislým teleskopickým ramenem.
Manipulátor může být statický (pevně ukotvený) nebo mobilní (např. na kolečkách), popřípadě je možno využít stropní závěsné konstrukce.
Manipulátor lze s nadsázkou přirovnat ke „třetí ruce“ operátora - pomáhá mu zvedat, přemisťovat, natáčet nebo polohovat velké i těžké díly a šetřit tak operátorovy síly a energii. Operátor ovládá manipulátor páčkami, tlačítky nebo joystickem. Moderní modely mají plynulý pohyb a citlivou regulaci.
Typy pohonů a ovládání
Nejčastější pohon je elektrický. Je jednoduchý, bezpečný a používá se tam, kde je potřeba vyšší přesnost. Pneumatický se u menších manipulátorů do 1 tuny moc nepoužívá – je dražší a složitější na údržbu.
Ovládání je často „ručně vedené“. Znamená to, že operátor drží madlo a vede pohyb manipulátoru. Vše zvedá pohon, člověk jen určuje směr.
Výhody použití manipulátorů do 1 tuny
Proč si pořídit manipulátor, když břemeno není nijak těžké?
Přesnost a stabilita
Sloupové manipulátory nabízejí velmi přesné a plynulé polohování. Hodí se například při montáži, zakládání do lisů nebo při svařování. Díky stabilní konstrukci lze břemeno přemístit bezpečně a s jistotou.
Všestranné využití
Zvládne zvedat, natáčet i otáčet břemena. Například otočit plech o 180°, bezpečně přemístit a usadit břemeno do formy, nebo díl zavést do stroje. Rameno může být pevné nebo kloubové. Na kloubové rameno lze rovněž umístit teleskopické zařízení podle potřeby.
Ergonomie a bezpečnost
Zvedání i menších břemen může po čase poškodit zdraví. Zádové svaly, ramena, lokty – to všechno trpí. Manipulátor odvede těžkou práci a sníží riziko úrazu. Navíc je bezpečnější i z pohledu samotného dílu – méně pádů, nárazů a chyb.
Rychlá návratnost
Díky rychlejšímu pracovnímu tempu se investice rychle vrací. Práce se zrychlí, sníží se počet úrazů a zmetků. V některých případech lze nahradit dva pracovníky pracovníkem jedním.
Pro jaké provozy je ideální volbou?
Sloupový manipulátor do 1 tuny se hodí tam, kde se často a opakovaně manipuluje s břemeny v této hmotnostní kategorii. Typicky jde o:
Opakovaná ruční manipulace
Například montážní linky, lisovny, výroba komponentů. Pokud pracovník neustále zvedá, natáčí a posouvá díly – manipulátor převezme velkou část této práce.
Manipulace s plechy a dílci
Tenčí plechy, díly z hliníku, plastu nebo dřeva, menší formy nebo obrobky – to vše přímo volá po nasazení manipulátoru.
Prostorově omezené provozy
Tam, kde se nevejde vysokozdvižný vozík nebo jeřáb. Manipulátor má malou půdorysnou plochu a často stačí jeden bod kotvení. Rameno lze vytvořit podle konkrétních požadavků vašeho prostoru.
Provoz s proměnlivými díly
Pokud se často mění typ nebo velikost břemene, manipulátor se snadno přizpůsobí. Stačí vyměnit uchopovací hlavici nebo nastavit parametry ramene.
Jak vybrat ten správný model?
Výběr správného manipulátoru není o značce nebo ceně. Důležité je, aby přesně odpovídal tomu, co potřebujete manipulovat. Tady je několik klíčových otázek, které si je dobré položit:
Jak těžké je břemeno?
Manipulátory mají různé nosnosti – běžně do 250 kg, 500 kg nebo 1000 kg. Pokud pracujete s vícero typy dílů, vyberte model s rezervou. Ale pozor – vyšší nosnost často znamená větší rozměry, takže i méně místa kolem.
Jaké jsou rozměry a tvar?
Dlouhé trubky, široké plechy, členité díly – každý tvar má své nároky. Manipulátor musí zvládnout díl zvednout, vyvážit a udržet ve správné poloze.
Jak dlouhé má být rameno?
Dosah manipulátoru musí odpovídat rozměrům pracoviště. Čím delší rameno, tím širší akční rádius – ale také větší nároky na stabilitu. V menších prostorách je lepší kratší a skladnější model.
Statický nebo mobilní?
Statické manipulátory se kotví do podlahy nebo stropu. Jsou stabilní, přesné a odolné. Mobilní modely (např. na kolečkách) se dají přesouvat podle potřeby. Jsou ideální pro menší provozy nebo tam, kde se manipuluje na více místech.
Jaký typ uchopovací hlavice?
Tohle je zásadní bod. Správný typ uchopení ovlivní, jak bezpečně a efektivně bude práce probíhat:
- Vakuum – vhodné pro plechy, sklo, plastové desky
- Magnet – ideální pro kovové díly (pozor na povrch a hrany)
- Mechanické kleště – univerzální řešení pro nepravidelné tvary
- Speciální upínky – pro sudy, bedny, trubky, formy…
Pokud manipulujete různými díly, vyplatí se model s výměnnými hlavicemi.
Chytré funkce
Moderní manipulátory už nejsou jen „rameno na zvedání“. Výrobci nabízejí i chytré funkce, které zvyšují bezpečnost, přesnost a propojení se systémem výroby.
Přítlakové senzory
Díky nim manipulátor ví, jak silně drží břemeno. Pokud dojde k poklesu tlaku nebo jinému problému, zařízení automaticky zastaví pohyb nebo upozorní operátora. Pomáhá to chránit díl i pracovníka.
Bezpečnostní prvky
Moderní modely mají bezpečnostní brzdy, zámky a čidla. Pokud operátor omylem pustí ovládání, manipulátor se automaticky zastaví. Stejně tak, pokud by se díl uvolnil nebo hrozilo převrácení.
Závěr a doporučení
Sloupové manipulátory do 1 tuny jsou ideální tam, kde se ručně manipuluje s menšími, ale těžšími nebo nepohodlnými díly. Pomáhají udržet vysokou přesnost, zvyšují bezpečnost práce a zlepšují ergonomii. Jsou vhodné pro montážní linky, pro lisovny, svařovny, lakovny nebo balicí pracoviště.
Na rozdíl od jeřábů nebo vysokozdvižných vozíků:
- Zaberou méně místa
- Jsou rychlejší v nasazení
- Vyžadují menší školení
- Jsou přesnější a citlivější
Jejich návratnost je často otázkou měsíců, ne let. Pomáhají snížit úrazy, únavu pracovníků i počet zmetků. Při správném výběru modelu vydrží desítky tisíc cyklů bez velké údržby.
